CTC zvezno transponirana prevodna linija

GRM Rolling Mill CTC Continuously Transponed Conductor Line se ponaša s stabilnim delovanjem in visoko natančnostjo, podpira prilagoditev hitrosti in prilagojene konfiguracije ter je široko uporabna za proizvodnjo preciznih žic v transformatorjih, novih energetskih vozilih, gospodinjskih aparatih, medicinskih in vesoljskih električnih poljih. Kontaktirajte nas!

Pošlji povpraševanje

Opis izdelka

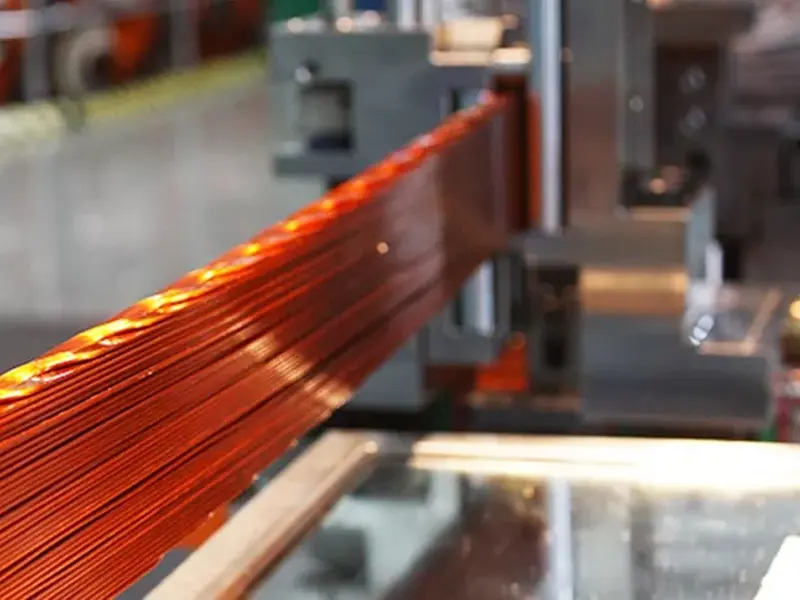

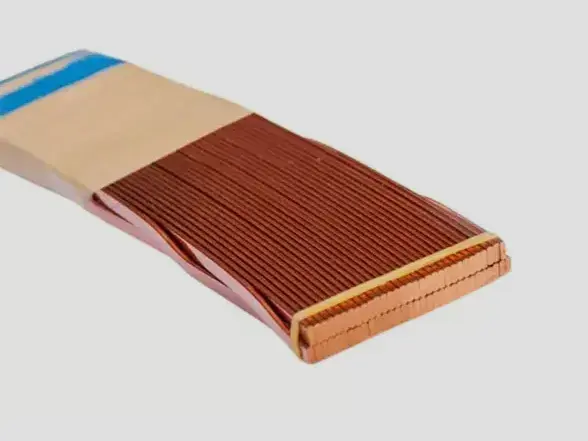

GRM Rolling Mill's CTC Continuously Transponed Conductor Line neprekinjeno prenaša od 5 do 47 pramenov tako, da hladno obdelane ploščate bakrene žice brez kisika prekrije z izolacijskim lakom in jih ovije z izolacijskim papirjem in drugimi izolacijskimi materiali. Vodniki so nato zviti v kompakten in lepo urejen snop prevodnikov s pravokotnim presekom.

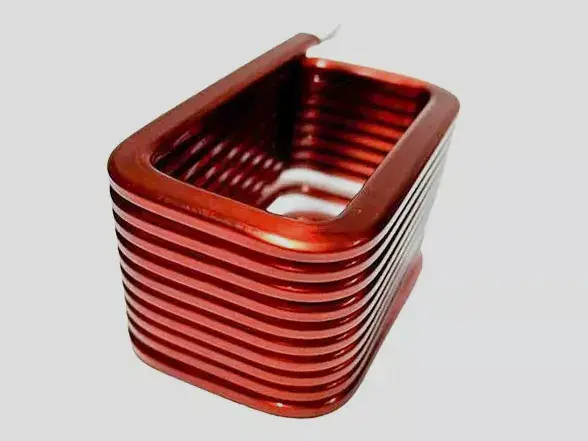

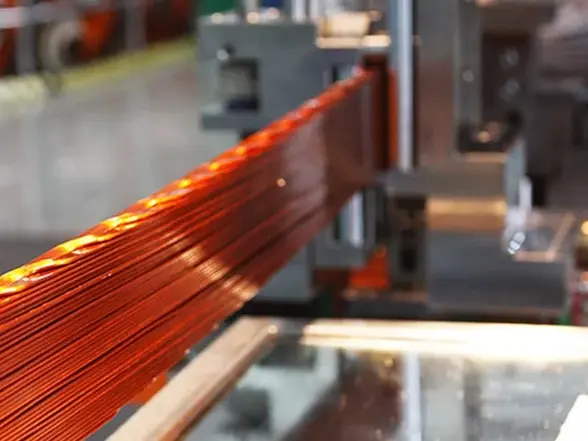

CTC Continuously Transposed Conductor Line

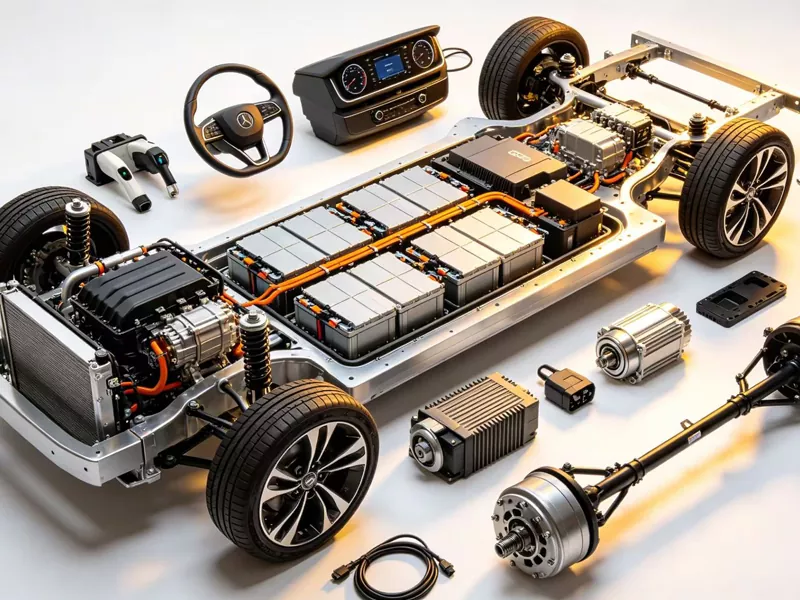

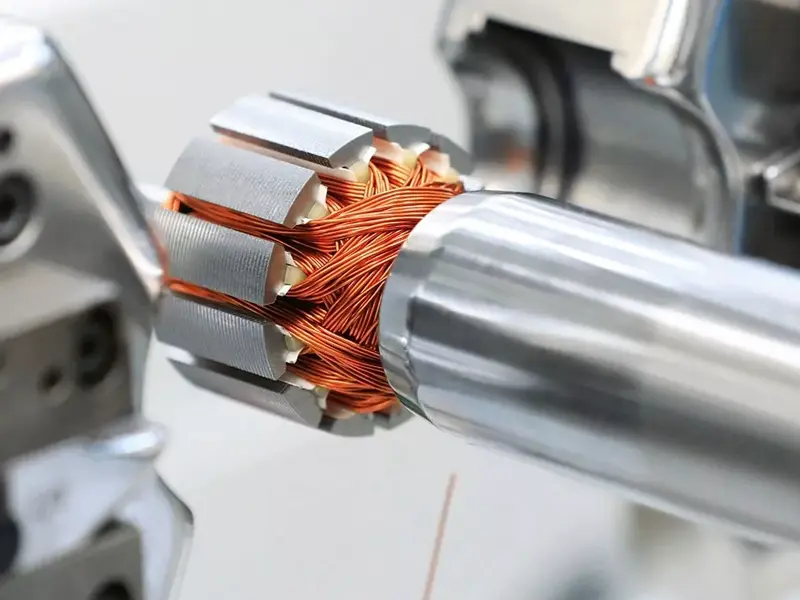

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

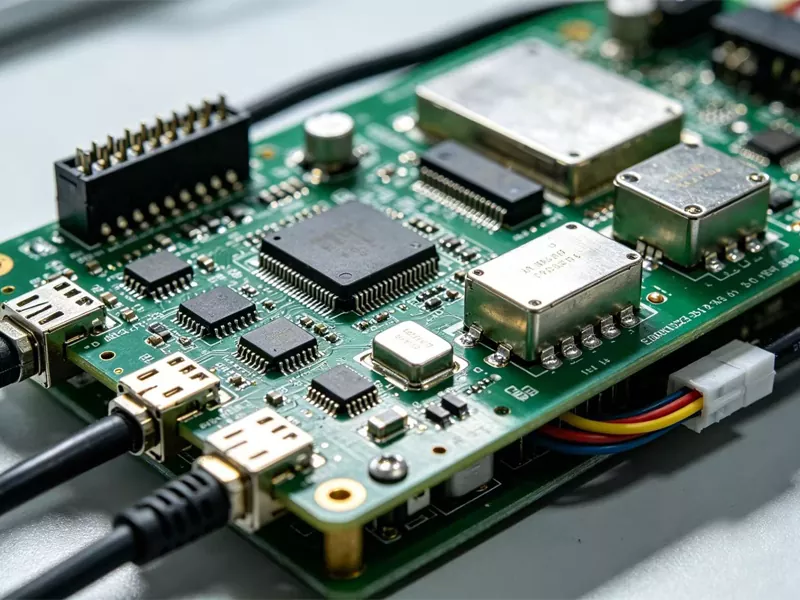

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Industrije aplikacij

1. navitja transformatorja

2. EV komponente

3. Gospodinjski aparati

4. Medicinski pripomočki

5. Aerospace električni sklopi

Glavni tok procesa

Izplačilo→Vzporedno vodenje→Natančen prenos→Ovijanje izolacije (neobvezno)→Prevzemanje

Tehnične specifikacije

Parametri enega vodnika	Min	maks
Debelina	1,15 mm	3,15 mm
širina	3,0 mm	12,5 mm
Razmerje širina/debelina	3:1	8:1
Debelina emajla	0,08 mm	0,18 mm

Parametri vodnika CTC	Min	maks
Hitrost proizvodnje	1 m/min	15 m/min
Število vodnikov	5 (liho)	47 (liho)
Višina (mm)	5.0	80.0
širina (mm)	6.0	26.0
Transpozicijski korak (mm)	20	280
Razmerje višina/širina	1:3	8:1
Transpozicijska hitrost potiska	colspan=“2”	150-krat/min

Ključne značilnosti

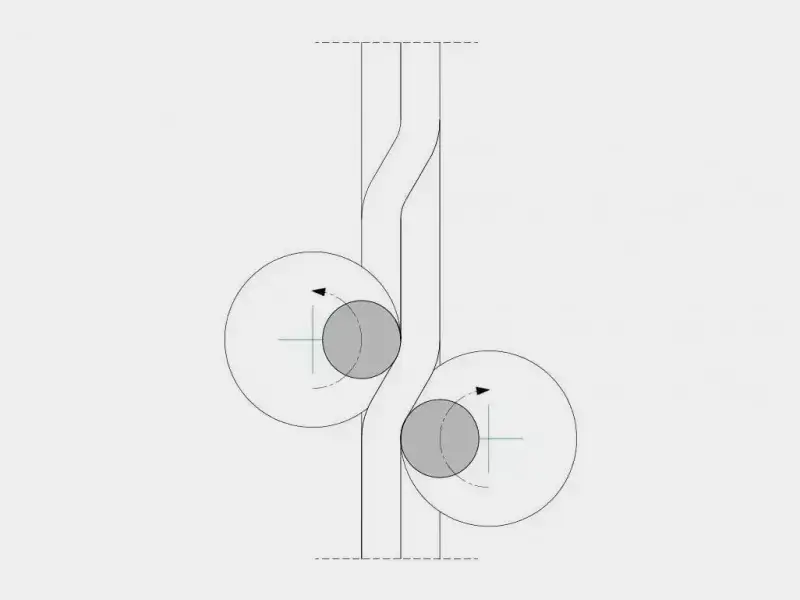

1. Natančen transpozicijski sistem za stabilno poravnavo prevodnika

2. CTC Continuously Transponed Conductor Line je lahko združljiv z emajliranimi ravnimi bakrenimi vodniki

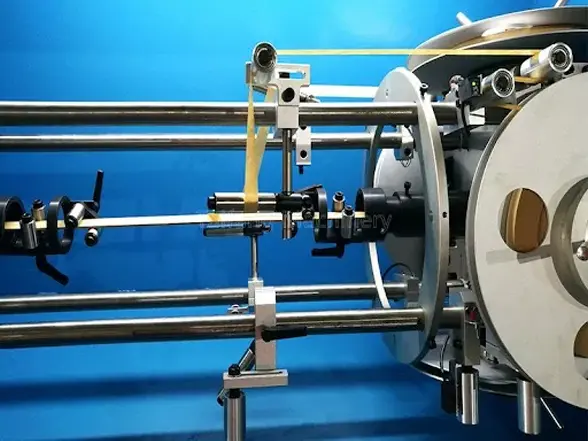

3. Izbirna enota za zavijanje izolacijskega papirja

4. Servo krmiljen sistem napetosti in navijanja

Tehnične prednosti

Proizvodni obrat GRM je opremljen s sistemi za online premazovanje in pregledovanje, ki lahko obdelujejo posebne magnetne žice z večslojnimi emajliranimi prevlekami. Obdelava sveže prevleke v istem obratu izboljša učinkovitost električnega upora in izboljša kakovost površine prevodnika. Nenehno spletno spremljanje dodatno zagotavlja dimenzijsko doslednost in dolgoročno stabilnost delovanja.

pogosta vprašanja

1. Kaj je vodnik CTC?

CTC (Continuously Transposed Conductor) je pravokoten snop prevodnikov, narejen z neprekinjenim premeščanjem več izoliranih ravnih vodnikov za zmanjšanje izgub zaradi vrtinčnih tokov v transformatorjih.

2. Katere materiale lahko obdeluje linija?

Linija je zasnovana predvsem za ploščate bakrene vodnike brez kisika, prevlečene z emajlom, in sorodne materiale za magnetne žice.

3. Ali je stroj mogoče prilagoditi?

ja GRM zagotavlja prilagojene konfiguracije glede na dimenzije prevodnikov, proizvodno hitrost, izolacijsko strukturo in postavitev obrata.

Ste pripravljeni nadgraditi svojo proizvodnjo magnetne žice?

Obrnite se na GRM za prilagojene rešitve za proizvodnjo prevodnikov CTC, prilagojene za natančno obdelavo ploščatih žic, aplikacije transformatorjev in napredno proizvodnjo magnetnih žic.
