Solarni PV tračni stroj

Rešitve za proizvodnjo sončnih PV trakov in žic MBB

GRM nudi celovite proizvodne rešitve zaProizvodnja fotonapetostnih povezovalnih trakov, fotonapetostnih zbiralnih trakov in okrogle žice MBB. Our equipment portfolio covers precision rolling, annealing, tinning, surface treatment and automatic spooling systems, supporting the production of high-performance conductors for modern photovoltaic modules.

Rešitve GRM, oblikovane za stabilno kakovost, natančen nadzor dimenzij in zanesljivo dolgoročno delovanje, pomagajo proizvajalcem pri izpolnjevanju naraščajočega povpraševanja po tehnologijah medsebojnega povezovanja sončnih celic z visoko učinkovitostjo.

Celovite rešitve opreme za sončne prevodnike

PV povezovalni trak

PV zbiralka

Okrogla žica MBB

Interconnect trakprenaša tok med sončnimi celicami,trak zbiralkezbira in dovaja tok v razdelilno omarico, medtem koMBB okrogla žicaomogoča večjo učinkovitost modula z zmanjšanjem izgub senčenja.

Ti vodniki igrajo ključno vlogo pri izhodni moči, zanesljivosti in dolgoročni učinkovitosti modula.

Kako se proizvajajo sončni prevodniki

GRM nudi celovite proizvodne rešitve za proizvodnjo sončnih prevodnikov. GRM equipment covers the complete manufacturing workflow from precision rolling and annealing to tinning and spooling copper material preparation to finished PV ribbon and MBB wire products.

Integriran proizvodni proces zagotavlja dimenzijsko natančnost, stabilno kakovost premaza in visoko proizvodno učinkovitost.

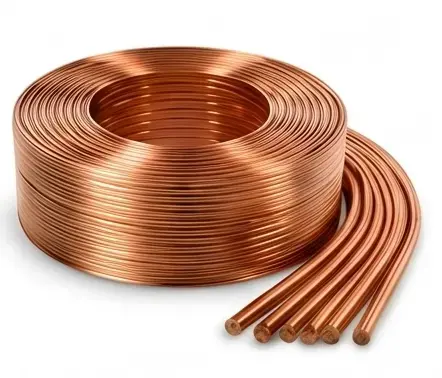

Surovi bakreni material

Bakrena palica visoke čistosti kot surovina

Bakrena palica

Bakrena žica

→

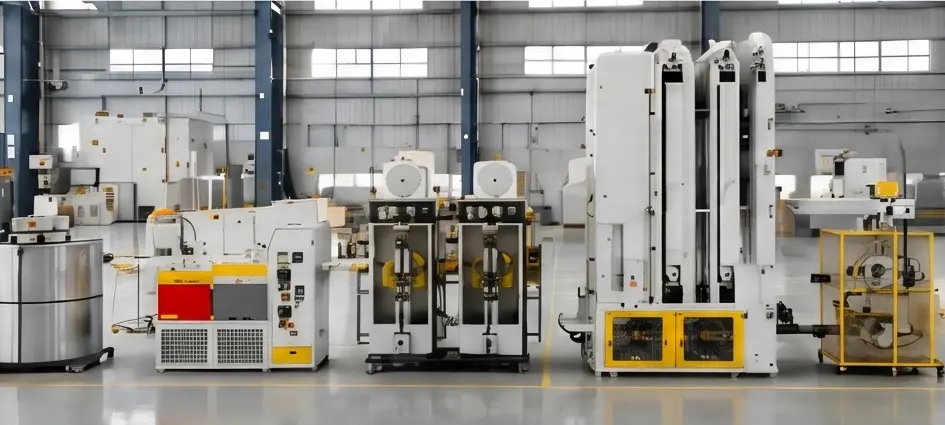

GRM proizvodna oprema

Popolna proizvodna linija za natančno oblikovanje, žarjenje in navijanje

Valjanje
Mlin

Žarjenje
Peč

Površina
Zdravljenje

Navijanje
Sistem

Električni
Nadzor

→

Sončni vodniki

Visoko natančen PV trak in okrogla žica MBB

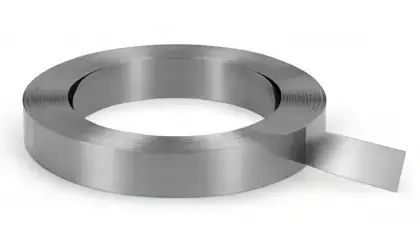

PV trak

(Povezovalni trak / trak zbiralke)

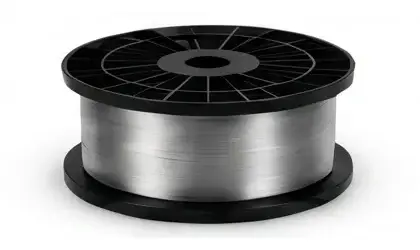

Okrogla žica MBB

(φ0,20-0,25 mm)

→

Solarni modul

Uporablja se v visoko učinkovitih solarnih modulih

TOPCon
Moduli

HJT
Moduli

Primerjava izdelkov.

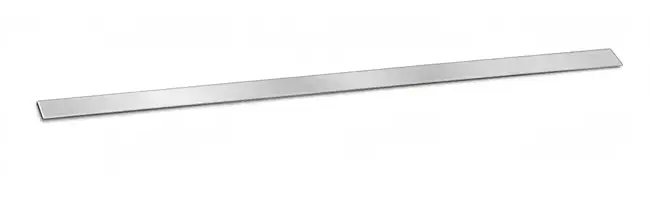

PV povezovalni trak

(Trak z zavihki)

funkcija

Cell Connection

širina

0,3 – 1,6 mm

Debelina

0,10 – 0,25 mm

Aplikacija

Nizanje celic

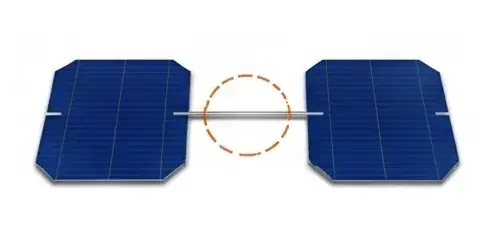

Povezuje sosednje celice v nizu modula.

Ključna prednost

Zanesljiva povezava med celicami z visoko sposobnostjo spajkanja in odlično prevodnostjo.

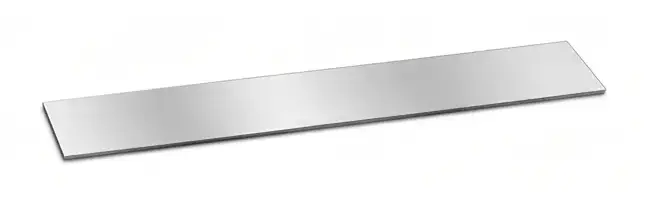

PV zbiralni trak

(žica avtobusa)

funkcija

Trenutna zbirka

širina

3,0 – 8,0 mm

Debelina

0,20 – 0,50 mm

Aplikacija

Izhod modula

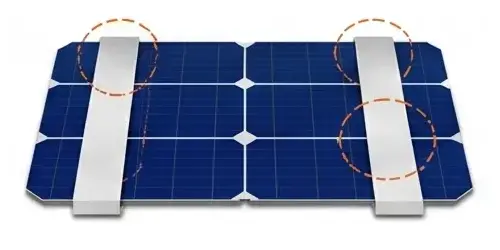

Busbar ribbon current collection diagram

Zbira tok iz medsebojno povezanih celic in prenaša v razvodno omarico.

Ključna prednost

Nizek upor in visoka tokovna nosilnost za največjo izhodno moč.

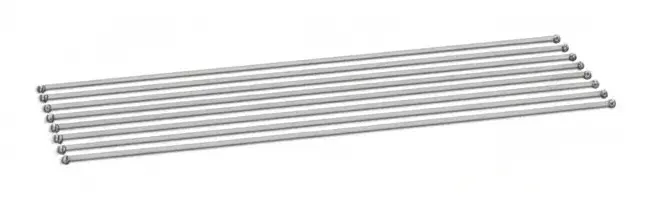

PV MBB okrogla žica

funkcija

Povezava z več zbiralkami

Premer

φ0,20 – 0,26 mm

Debelina

–

Aplikacija

Visoko učinkoviti moduli

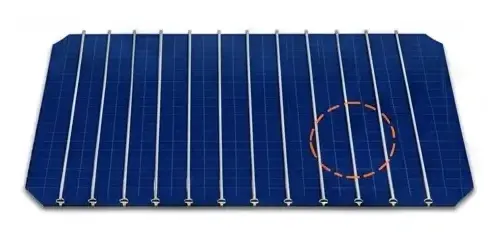

MBB round wire soldering on cell surface

Spajkana na površini celice za zmanjšanje senčenja in izboljšanje učinkovitosti.

Ključna prednost

Zmanjšana izguba senčenja in boljši izkoristek svetlobe za večjo učinkovitost modula.

Funkcija	PV povezovalni trak (trak z zavihki)	PV zbiralni trak (žica vodila)	PV MBB okrogla žica
funkcija	Cell Connection	Trenutna zbirka	Povezava z več zbiralkami
širina	0,3-1,6 mm	3,0-8,0 mm	-
Debela	0,1 -0,25 mm	0,20 -0,50 mm	-
Premer	-	-	φ0,20-0,26 mm
Aplikacija	Nizanje celic	Izhod modula	Visoko učinkoviti moduli

PV trak in okrogla žica MBB se pogosto uporabljajo pri proizvodnji visoko učinkovitih fotovoltaičnih modulov. With the rapid adoption of TOPCon, HJT and BC cell technologies, manufacturers require conductors with higher precision, better solderability and improved electrical performance.

Oprema GRM podpira proizvodnjo sončnih prevodnikov, ki se uporabljajo v:

Moduli TOPCon

Moduli HJT

BC moduli

Običajni moduli iz kristalnega silicija

Sistemi sončne energije v velikem obsegu

Projekti porazdeljene sončne energije

Zaupajo vodilni v panogi

Oprema GRM je bila dobavljena vodilnim proizvajalcem PV trakov in sončnih prevodnikov na Kitajskem in čezmorskih trgih. Through years of cooperation with industry partners, GRM has accumulated extensive experience in conductor rolling, annealing, tinning and process optimization.

Naše rešitve za solarne fotovoltaične trakove podpirajo proizvajalce, ki proizvajajo prevodnike za visoko učinkovite solarne module, in pomagajo strankam izboljšati produktivnost, doslednost izdelkov in dolgoročno zanesljivost delovanja.

Začnite s projektom proizvodnje solarnih PV

Ne glede na to, ali vstopate v industrijo fotonapetostnih prevodnikov ali širite svoje proizvodne zmogljivosti, GRM zagotavlja celovite rešitve opreme, strokovno znanje o procesih in dolgoročno tehnično podporo.

Kontaktirajte GRM zaprilagojenoRešitev za proizvodnjo PV trakov ali MBB žic.

Zakaj izbrati GRM?

Osredotočen na zagotavljanje napredne opreme in zanesljivih rešitev za proizvodnjo PV trakov in MBB žic.

20+

leta

Izkušnja natančnega valjanja

Obsežno strokovno znanje in izkušnje na področju opreme za natančno valjanje, premazovanje in proizvodnjo prevodnikov.

10+

Patenti

Patentirana tehnologija

Več patentiranih tehnologij za natančno valjanje, nadzor napetosti in procese površinske obdelave.

100+

Nameščene linije

Industrijske reference

Zaupajo mu vodilni proizvajalci PV trakov in sončnih prevodnikov po vsem svetu.

24/7

Tehnična podpora

Storitev življenjskega cikla

Celovita podpora od namestitve in zagona do nadgradenj in optimizacije.

Pogosto zastavljena vprašanja

1. Kaj je PV trak?

PV trak je ploščat bakren vodnik, prevlečen s spajkanjem in se uporablja za povezavo sončnih celic znotraj fotovoltaičnih modulov.

2. Kakšna je razlika med povezovalnim trakom in trakom zbiralke?

Interkonekcijski trak povezuje sončne celice, medtem ko zbiralni trak zbira in prenaša električni tok v razvodno omarico.

3.Kaj je okrogla žica MBB?

Okrogla žica MBB se uporablja v solarnih modulih z več zbiralkami za zmanjšanje izgub senčenja in izboljšanje učinkovitosti modula.

4. Kakšna oprema je potrebna za izdelavo PV traku?

Celotna proizvodna linija PV trakov običajno vključuje sisteme za valjanje, žarjenje, kositranje, nadzor napetosti in navijanje.

5. Ali lahko ena proizvodna linija proizvaja različne velikosti trakov?

ja Sisteme GRM je mogoče konfigurirati za prilagodljivo proizvodnjo in hitro menjavo izdelkov.

View as

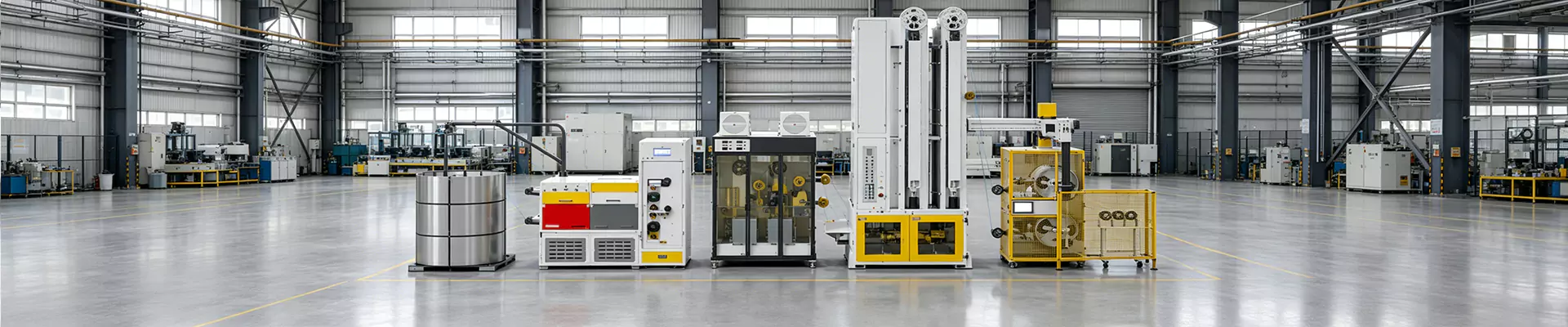

Proizvodna linija PV zbiralnega traku

Linija za proizvodnjo trakov zbiralke GRM PV je zasnovana za neprekinjeno predelavo bakrene okrogle žice brez kisika TU1 v visoko natančen ploščat prevodni trak, prevlečen s kositrom. Linija je primerna za proizvodnjo PV povezovalnih trakov, zbiralnih trakov in odsevnih zbiralnih trakov.
Celotna linija vključuje vlečenje žice, natančno valjanje, neprekinjeno žarjenje, obdelavo s talilom, prevleko s kositrom z vročim potapljanjem in samodejno prevzemanje. Proizvajalcem fotonapetostnih trakov pomaga nadzorovati natančnost širine in debeline, kakovost prevleke iz kositra, ravnost traku in konsistenco navijanja.
Proizvodna linija traku zbiralke GRM je dolga približno 26 m in široka 3 m, s skupno težo linije približno 14 ton. Načrtovana hitrost lahko doseže do 150 m/min, odvisno od velikosti bakrene žice, dimenzij končnega traku, hitrosti kositranja in načina sprejema. V običajnih proizvodnih pogojih lahko mesečna proizvodnja doseže približno 60-80 ton.

Preberi več Pošlji povpraševanje

Nov solarni fotonapetostni stroj z okroglo žico

GRM New Solar PV Round Wire Machine je zasnovan za proizvodnjo povezovalnih trakov, jedrnega prevodnega materiala, ki se uporablja v fotonapetostnih modulih.
Linija združuje natančno risanje, kositranje, nadzor napetosti in inteligentno navijanje za podporo stabilne geometrije traku, enakomerne debeline prevleke in doslednih mehanskih lastnosti. Te procesne zmogljivosti pomagajo proizvajalcem PV izboljšati kakovost medsebojnega povezovanja celic, zanesljivost modulov in dolgoročno doslednost proizvodnje.

Preberi več Pošlji povpraševanje

<1 >

Kot zanesljiv Solarni PV tračni stroj proizvajalec in dobavitelj na Kitajskem imamo svojo tovarno. Če želite kupiti kakovostne in trajne izdelke, nas kontaktirajte.
