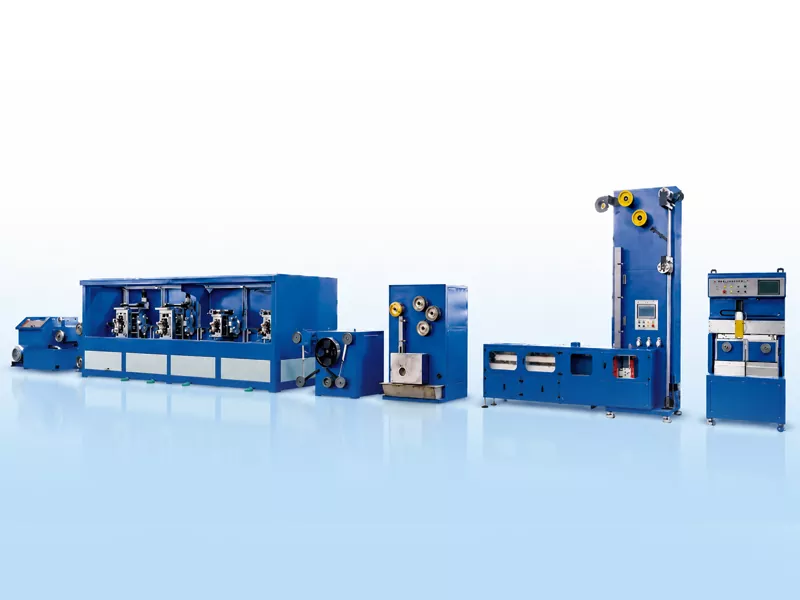

Proizvodna linija PV zbiralnega traku

Linija za proizvodnjo trakov zbiralke GRM PV je zasnovana za neprekinjeno predelavo bakrene okrogle žice brez kisika TU1 v visoko natančen ploščat prevodni trak, prevlečen s kositrom. Linija je primerna za proizvodnjo PV povezovalnih trakov, zbiralnih trakov in odsevnih zbiralnih trakov.
Celotna linija vključuje vlečenje žice, natančno valjanje, neprekinjeno žarjenje, obdelavo s talilom, prevleko s kositrom z vročim potapljanjem in samodejno prevzemanje. Proizvajalcem fotonapetostnih trakov pomaga nadzorovati natančnost širine in debeline, kakovost prevleke iz kositra, ravnost traku in konsistenco navijanja.
Proizvodna linija traku zbiralke GRM je dolga približno 26 m in široka 3 m, s skupno težo linije približno 14 ton. Načrtovana hitrost lahko doseže do 150 m/min, odvisno od velikosti bakrene žice, dimenzij končnega traku, hitrosti kositranja in načina sprejema. V običajnih proizvodnih pogojih lahko mesečna proizvodnja doseže približno 60-80 ton.

Pošlji povpraševanje

Opis izdelka

Od bakrene žice do končnega traku zbiralke

Proizvodna linija PV Busbar Ribbon uporablja predvsem bakreno žico kot surovino. Žica se najprej vleče na zahtevani premer za valjanje, nato pa se oblikuje v ploski trak z večstojalnim natančnim valjanjem. Po valjanju gre bakreni trak skozi neprekinjeno žarjenje, da se prilagodijo njegove mehanske lastnosti, čemur sledi obdelava s talilom in nanos vročega kositra. Končni trak avtomatski navijalni sistem navije na tuljave ali palačinke.

Stroj za risanje

Bakrena žica se vleče skozi matrice do premera 2,6-3,0 mm, pripravljena za valjanje.

4 Roll stojalo

Okrogla bakrena žica je zvita v ploščat trak z nadzorovano natančnostjo širine in debeline.

Žarjenje

Za izboljšanje mehanskih lastnosti bakrenega traku se uporablja kratkostično žarjenje z zaščito inertnega plina in hlajenjem s krožečo vodo.

Tin Coating

Uporablja se vroča prevleka iz kositra. Zračni noži nadzorujejo debelino plasti kositra, hladilni ventilatorji pa pomagajo stabilizirati kakovost površine. Debelina enostranske pločevinaste prevleke: 0,01-0,025 mm.

Samodejna menjava tuljave

Izbirne funkcije vključujejo servo premikanje, samodejno menjavo tuljave, samodejno rezanje in samodejno lepljenje traku.

Natančno prevzemanje

Navijanje: do 30 kg.

Zvijanje palačink: opcijsko 1-2 kg.

Raziskave in razvoj ter patenti

Od leta 2015 je GRM nadaljeval z razvojem proizvodne opreme za fotonapetostne povezovalne trakove in trakove zbiralk. Podjetje je pridobilo več tehničnih patentov v zvezi s preciznim valjanjem, integracijo proizvodnih linij in proizvodnimi procesi PV trakov.

GRM patentirane tehnologije za opremo za proizvodnjo PV trakov

Ključne značilnosti

Neprekinjena proizvodnja od vnosa bakrene žice do končnega izhoda traku zbiralke, prevlečenega s kositrom.
Izboljšana konsistentnost dimenzij, enakomernost premaza in kakovost navijanja.
Usklajevanje napetosti in samodejni prevzem pomagata zmanjšati prekinitve proizvodnje in ročno posredovanje.
Podpira proizvodnjo standardnega traku zbiralke in odbojnega traku zbiralke za različne zahteve glede materiala PV modula.
Proizvajalcem fotonapetostnih trakov ponuja integrirano proizvodno rešitev, osredotočeno na nadzor procesa, doslednost izdelkov in učinkovitost proizvodnje.

Pogosto zastavljena vprašanja

1.Kakšen je razpon velikosti končnega izdelka?

Končna širina: 3-8 mm.

Končna debelina: 0,2-0,4 mm.

2.Kakšni so razponi tolerance in mehanskih lastnosti?

Toleranca širine: ±0,085 mm.

Toleranca debeline: ±0,01 mm.

Natezna trdnost: ≥260 MPa.

Meja tečenja: 90-130 MPa.

3.Katera metoda prevleke s kositrom se uporablja?

Linija uporablja prevleko iz kositra z vročim potapljanjem s popolno pokritostjo okoli traku, vključno z obema stranskima robovoma.

4.Kako se merita širina in debelina izdelka?

Četrta stojnica štiristojne valjarne je opremljena z dvema laserskima merilnima sistemoma, enim za merjenje širine in enim za merjenje debeline. Merilne podatke je mogoče prikazati na HMI.

5.Katere materiale je mogoče obdelati?

Proizvodna linija trakov PV zbiralk je v glavnem zasnovana za bakreno žico brez kisika TU1. Prilagojene konfiguracije se lahko zagotovijo v skladu z različnimi bakrovimi zlitinami, dimenzijami izdelka in posebnimi zahtevami traku.
