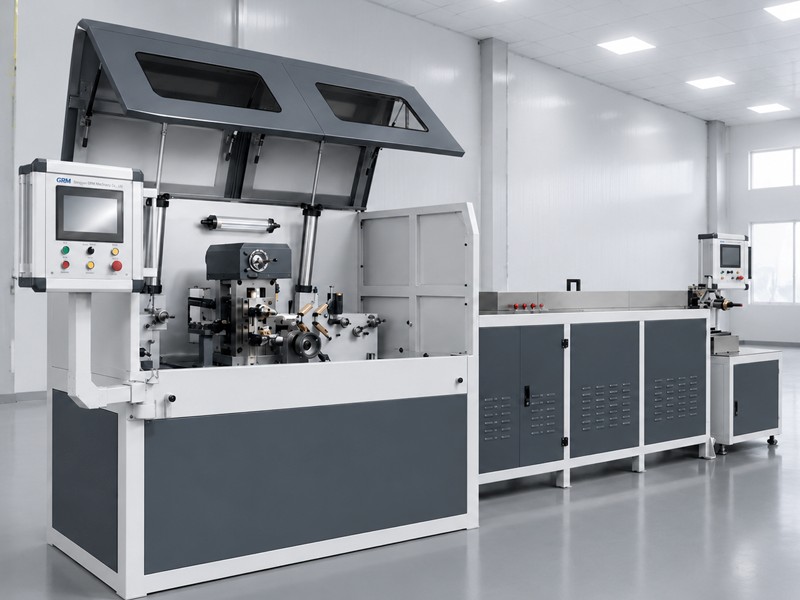

Enota za mikro valjanje pravokotne žice

Enota za mikro valjanje pravokotne žice GRM je zasnovana za natančno valjanje fine okrogle kovinske žice v pravokotno žico z visoko natančnostjo prek neprekinjenega postopka hladnega valjanja v več prehodih.
Sistem je razvit za proizvodnjo fine pravokotne žice za miniaturne tuljave, prevodnike za natančno navijanje, komponente ploščate žice za medicinsko vodilo, senzorske prevodne elemente in druge mikroprofilirane kovinske dele, ki zahtevajo stabilne dimenzije in čisto površino.
Kot specializirani proizvajalec precizne opreme za valjanje GRM zagotavlja prilagojene rešitve mikro valjanja za bakreno žico, žico iz zlitin in druge fine kovinske materiale v skladu z različnimi proizvodnimi zahtevami.

Pošlji povpraševanje

Opis izdelka

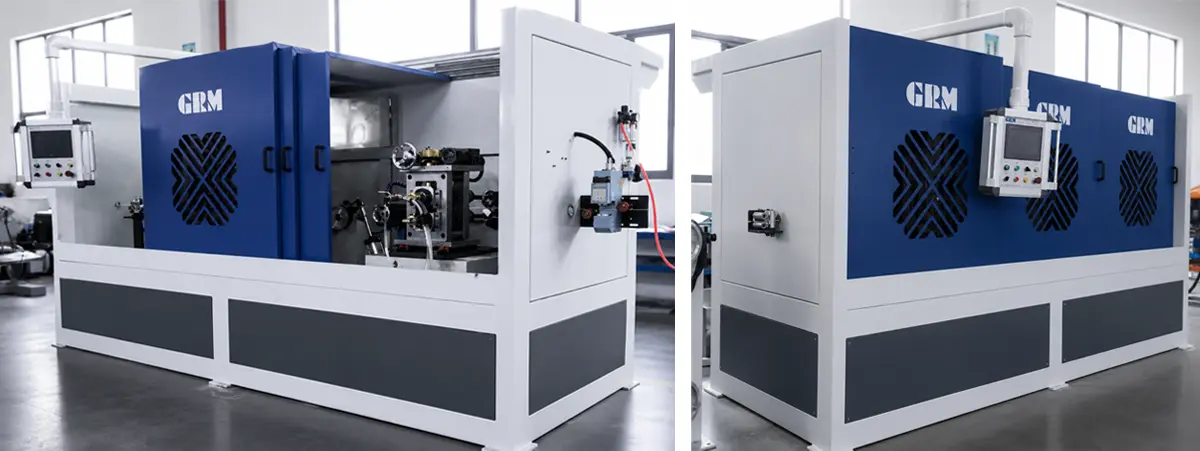

GRM Micro Rolling Unit je zasnovan za neprekinjeno pretvorbo fine okrogle žice vnatančna pravokotna žicaz ozkim razponom debeline in visokim razmerjem med širino in debelino.

Proizvodni proces združuje aktivno izplačilo, deformacijo valjanja z več prehodi, sinhronizacijo napetosti, inline dimenzijsko kontrolo, izbirni sistem čiščenja in natančno navijanje tuljave v eno neprekinjeno proizvodno zaporedje.

V primerjavi s konvencionalno veliko opremo za valjanje je sistem mikro valjanja posebej razvit za prevodnike majhne velikosti, kjer dimenzijska ponovljivost, redukcijska stabilnost in kakovost površine neposredno vplivajo na postopke oblikovanja, navijanja in sestavljanja.

Proizvodna zmogljivost

Oprema je primerna za proizvodnjo ultrafine pravokotne žice in mikro ploščatih vodnikov s strogim nadzorom tolerance za uporabo z visoko natančnostjo.

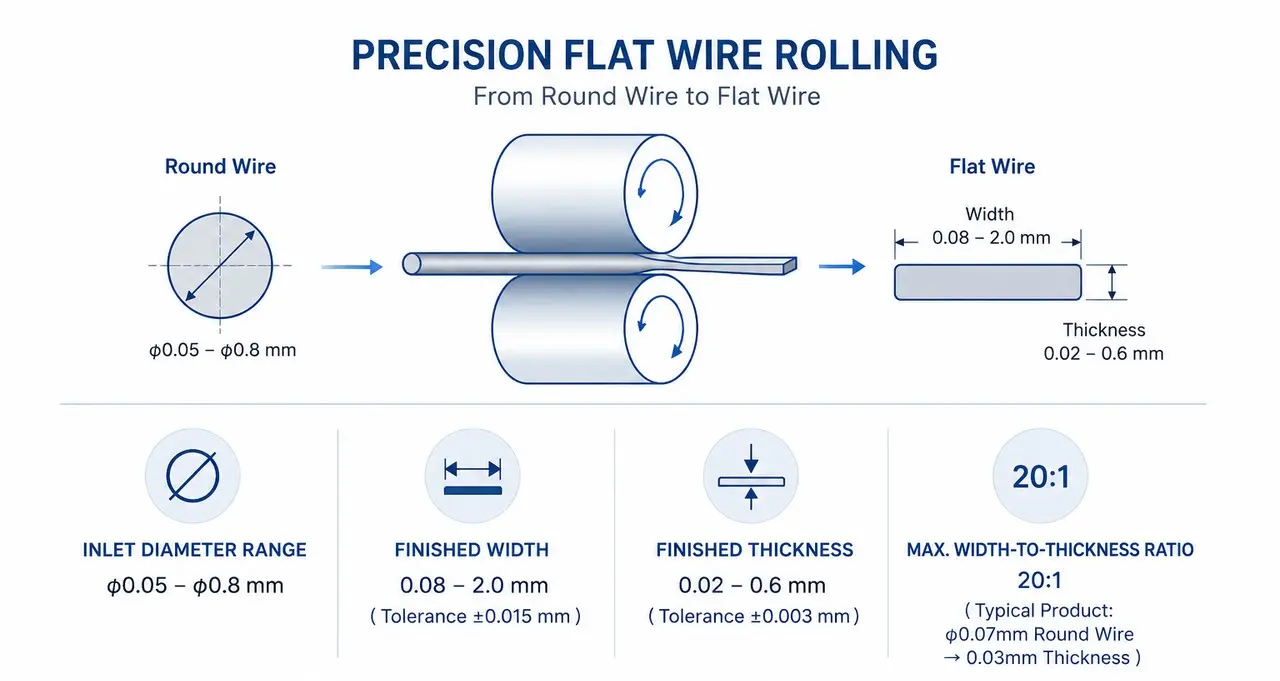

Tehnični parametri

Tehnični predmet	Specifikacija/razpoložljivi podatki
Premer vhodne žice	0,05-0,8 mm
Končana širina	0,08-2,0 mm
Končana debelina	0,02-0,6 mm
Največje razmerje širina/debelina	20:1.
Največja hitrost mehanske zasnove	200 m/min.
Hlajenje & mazanje	Razpršilno hlajenje s filtrirnim obtočnim sistemom
Nadzorni sistem	Operacijski vmesnik HMI s spremljanjem proizvodnje v realnem času
Konfiguracija stroja	Prilagojeno glede na zahteve projekta

Standardni tok proizvodnje

Aktivno izplačilo

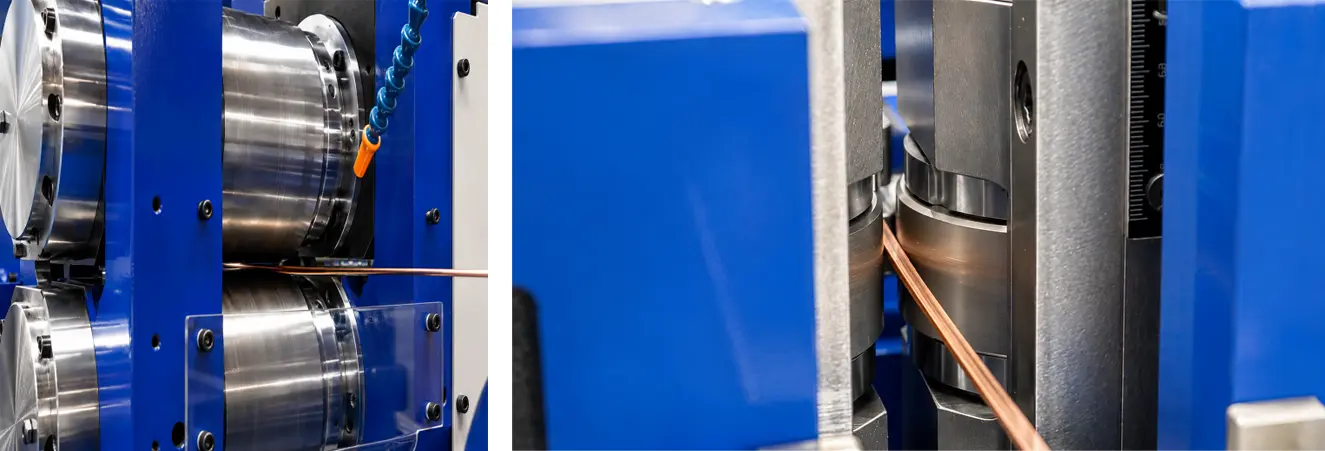

GRM160 valjarna
Plesalka po valjarni
Inline pregled
valjarna GRM90
Vgrajeno čiščenje + sušenje （izbirno）
Spooler

Inteligentni nadzorni sistem

Centraliziran operacijski sistem HMI za popoln nadzor linije
Spremljanje hitrosti valjanja, napetosti in statusa proizvodnje v realnem času
Hiter dostop do prilagajanja za popravljanje tekočih parametrov
Vizualni prikaz celotnega proizvodnega procesa

Aplikacije

Enota za mikro valjanje pravokotne žice se pogosto uporablja v panogah, ki zahtevajo visoko natančne fine pravokotne prevodnike.

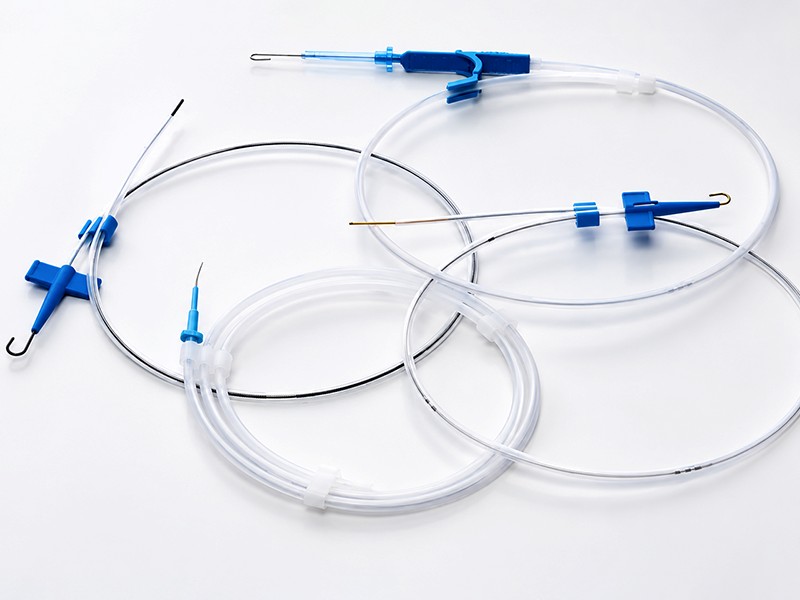

Ploščata medicinska vodilna žica

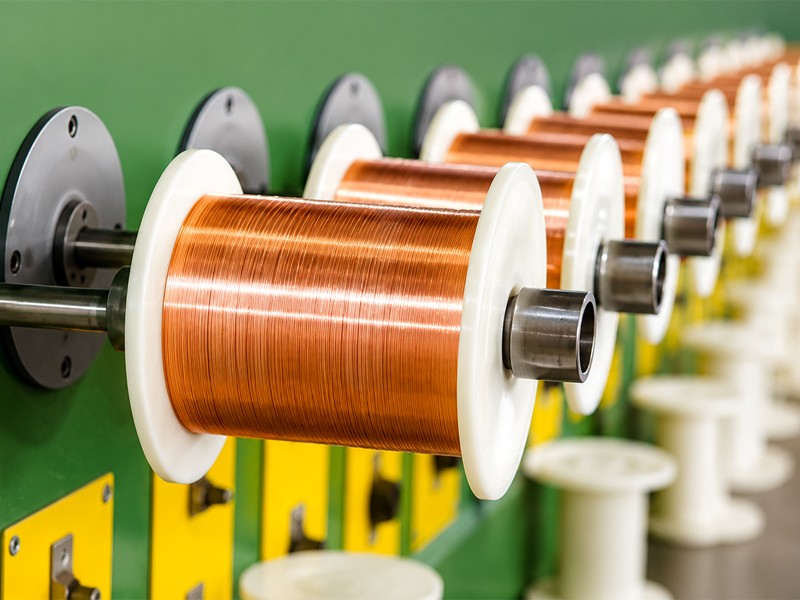

Miniaturni vodniki za navijanje transformatorja

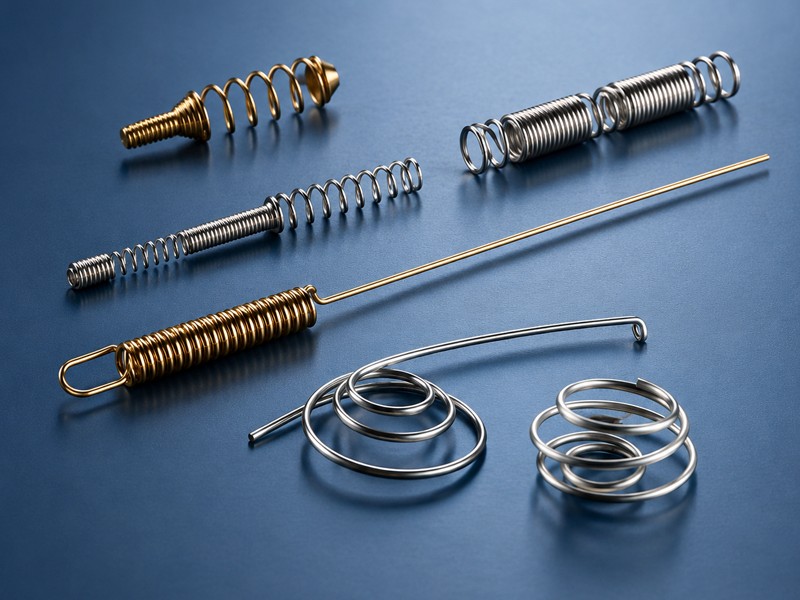

Natančne prevodne vzmetne komponente

Senzorski prevodni elementi

Proizvodnja prevodnikov iz zlitin visoke vrednosti

Pogosta vprašanja za ekipe za nabavo in inženiring

vprašanje	Odgovori
Kateri material lahko obdeluje stroj?	Navedeni vir posebej omenja bakreno okroglo vlečeno žico. Druge materiale je treba pregledati glede na stopnjo, trdoto in razpored zmanjšanja.
Ali je mogoče linijo prilagoditi?	ja GRM lahko po prejemu ciljne palete izdelkov prilagodi postavitev linije, kontrolne točke, specifikacijo prevzema in pomožne sisteme.
Kateri podatki so potrebni za ponudbo?	Material, vhodni premer žice, končna širina/debelina, toleranca, proizvodna hitrost, vrsta koluta, razpoložljiva površina in zahtevani standardi.
Ali linija vključuje inline čiščenje?	Da, opisani postopek vključuje inline čiščenje, sušenje in filtracijo pršilne tekočine.
Ali lahko GRM ponudi rešitev na ključ?	ja GRM lahko zagotovi prilagojeno proizvodno linijo, tehnični predlog, dostavo, navodila za namestitev, zagon in podporo pri usposabljanju.
Kateri parametri še potrebujejo potrditev?	Kotalna sila, inštalirana moč, dimenzije proge, teža opreme, končna različica standardov, rok dobave in postopek prevzema.
