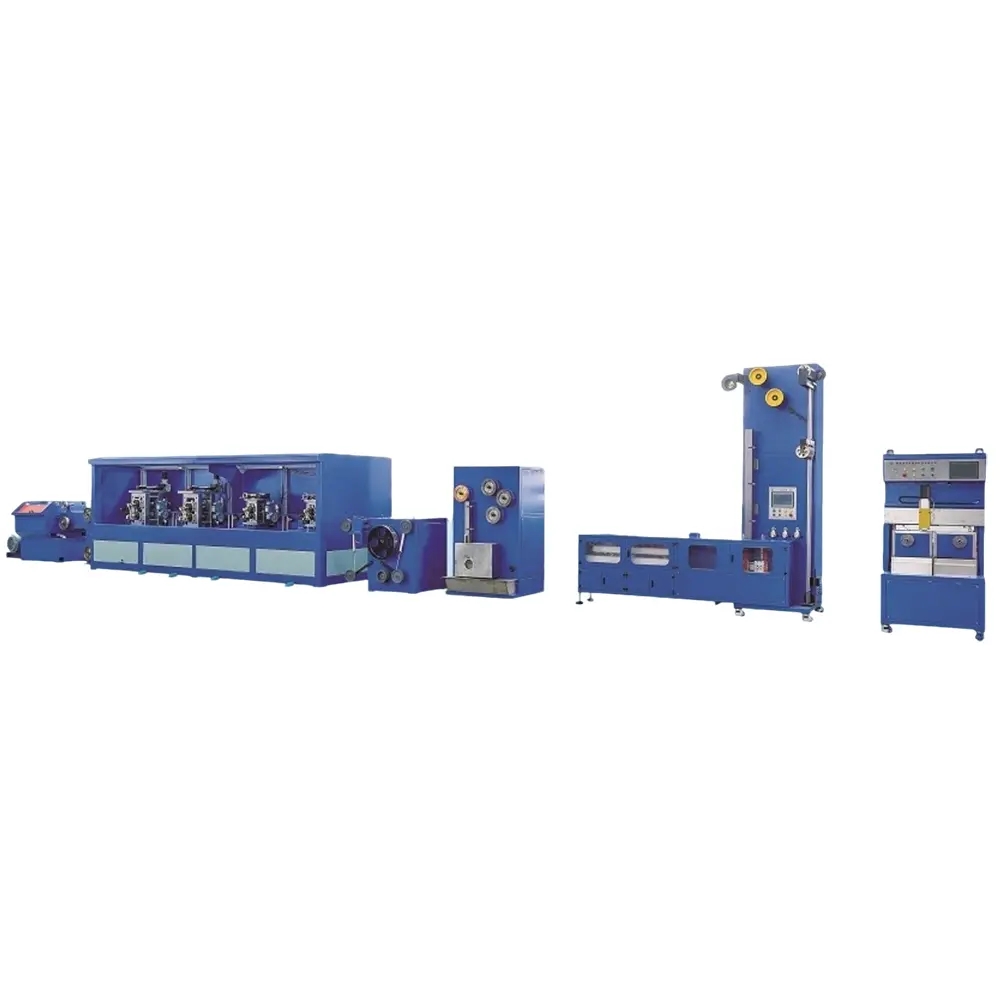

Kako doseči izjemno natančno krmiljenje valjarne fotovoltaičnih varilnih trakov

       Valjarna za fotovoltaične trakove v glavnem dosega izjemno natančno krmiljenje z visoko natančnim servo krmilnim sistemom, naprednim mehanizmom zaznavanja in povratnih informacij ter optimizirano mehansko strukturo, kot sledi:

1.Visoko natančen servo nadzorni sistem

       Pogon servo motorja: Zgornji in spodnji valj fotonapetostne valjarne za varjenje trakov običajno krmilijo visoko natančni servo motorji, kot so servo motorji serije EA180. Ti servo motorji imajo visoko ločljivost in hitre odzivne lastnosti, ki lahko natančno nadzorujejo hitrost in položaj valjev, kar zagotavlja popolno sinhronizacijo zgornjih in spodnjih valjev. Natančnost sinhronizacije lahko doseže zelo visoko raven, s čimer se zagotovi natančnost valjanja varilnega traku.

       Visokozmogljiv krmilni algoritem: s sprejetjem naprednih algoritmov za krmiljenje motorja, kot je visokozmogljiv algoritem, vgrajen v frekvenčni pretvornik serije EM730, se lahko hitro odzove na nihanje napetosti in natančno nadzoruje stabilnost napetosti. S spremljanjem v realnem času in prilagajanjem izhodne moči motorja je mogoče učinkovito kompenzirati spremembe napetosti, ki jih povzročajo različni dejavniki med postopkom valjanja, kar zagotavlja dimenzijsko natančnost zvarjenega traku.

2.Napredno zaznavanje in povratni mehanizem

       Oprema za spletno zaznavanje: opremljena z visoko natančnimi instrumenti za spletno zaznavanje, kot so laserski merilniki širine, spletni merilniki debeline itd. Ti instrumenti lahko spremljajo širino, debelino in druge dimenzijske parametre varilnega traku v realnem času, z natančnostjo zaznavanja do mikrometrov. Na primer, laserski merilnik širine lahko na spletu izmeri širino varilnega traku in podatke v realnem času vnese v sistem mikrokrmilnika.

       Krmiljenje s povratno zanko v zaprti zanki: Na podlagi povratnih podatkov iz opreme za spletno zaznavanje valjarna sprejme krmilni sistem z zaprto zanko. Ko se zazna odstopanje velikosti varilnega traku, ki presega nastavljeno vrednost, krmilni sistem samodejno pošlje signal odstopanja servo motorju ali drugemu aktuatorju, kot je mikrokrmilniški sistem, ki poganja koračni motor. Preko prenosnih naprav, kot sta polžasti mehanizem in vijačna palica, se tlak, razmik ali hitrost valjarne natančno prilagodijo, da se doseže natančen nadzor velikosti varilnega traku.

3.Optimizirana zasnova mehanske strukture

       Visoko precizna obdelava v valjarni: Valjarna je ključni sestavni del fotovoltaične valjarne za varjenje trakov in njena natančnost obdelave neposredno vpliva na kakovost varilnega traku. Valjarna uporablja visoko natančno tehnologijo obdelave z nizko površinsko hrapavostjo (kot je Ra ≤ 0,02 μm) in visoko natančnostjo oblike, ki zagotavlja enakomerne in dosledne vrzeli med valjarnami, s čimer se zagotavlja natančnost debeline in širine varilnega traku.

       Mehanizem za kompenzacijo obrabe valjarja: Da bi kompenzirali obrabo valjarne med dolgotrajno uporabo, je bil za valjarnico zasnovan ustrezen kompenzacijski mehanizem. Na primer, mehansko obrabo je mogoče kompenzirati s fino nastavitvijo elektronskega prestavnega razmerja zgornjih in spodnjih valjev, kar zagotavlja, da se natančnost valjanja valjev vedno ohranja na visoki ravni.

       Stabilna konstrukcija okvirja: Okvir valjarne ima materiale visoke trdnosti in visoko togost ter strukturno zasnovo, kot je integralna struktura litja, ki lahko učinkovito zmanjša vibracije in deformacije med postopkom valjanja. Stabilna struktura okvirja zagotavlja zanesljivo podporo za valjarno, kar pomaga zagotoviti natančnost položaja in natančnost gibanja valjarne, s čimer se doseže visoko natančno valjanje zvarjenega traku.

       Naprava za samodejno prilagajanje tlaka: Nekatere valjarne so opremljene z napravami za samodejno prilagajanje tlaka, kot je sistem, sestavljen iz mehanizma polžastega gonila in vijačne palice, ki lahko samodejno prilagodi tlak valjarne glede na podatke o zaznavanju velikosti varilnega traku, s čimer zagotavlja, da širina in debelina varilnega traku izpolnjujeta zahteve glede natančnosti, in se izogiba odstopanju velikosti, ki ga povzroči nestabilen tlak.
