Kakšne koristi ima proizvodnja okrogle žice MBB od solarnega fotonapetostnega stroja?

V sodobnem obratu za proizvodnjo sončnih celic se vleče tanka bakrena žica, komajda debelejša od človeškega lasu, žari in prekriva z natančno plastjo spajke. To je okrogla žica MBB (Multi-Busbar), kritična medsebojna povezava, ki bo prenašala tok iz tisočih posameznih fotonapetostnih celic do roba solarnega panela. Proizvodnja te žice je čudež natančnega inženirstva, kjer se tolerance merijo v mikronih in o doslednosti ni mogoče pogajati. Vsako odstopanje v premeru, debelini prevleke ali mehanskih lastnostih lahko zmanjša učinkovitost celotne solarne plošče. To je zahteven svet proizvodnje fotonapetostnih medsebojnih povezav in tukaj solarni PV ribbon stroj dokazuje svojo bistveno vrednost.

TheSolarni PV tračni strojje specializiran kos proizvodne opreme, ki združuje več procesov v eno samo neprekinjeno linijo. Vleče žico, nadzoruje njeno natezno trdnost z žarjenjem in nanese enakomerno spajkalno prevleko. Uvedba solarnega PV ribbon stroja v proizvodno linijo okrogle žice MBB ni le postopna izboljšava; to je preobrazba. Natančni krmilniki stroja zmanjšajo variacijo premera, njegov napredni sistem žarjenja zagotavlja dosledne mehanske lastnosti, njegova tehnologija prevleke pa zagotavlja enakomerno debelino spajke po celotni dolžini žice. Te izboljšave se neposredno prevedejo v kakovostnejšo okroglo žico MBB, kar posledično vodi do učinkovitejših solarnih panelov in nižjih proizvodnih stroškov. Ta članek bo raziskal posebne načine, na katere solarni PV ribbon stroj koristi proizvodnji okrogle žice MBB, preučeval bo inženirska načela, inovacije v procesu in rezultate v resničnem svetu, zaradi katerih je nepogrešljivo orodje za solarno industrijo.

Kazalo

• 1. Kaj je okrogla žica MBB in zakaj je pomembna v solarnih panelih?
• 2. Kaj je solarni fotonapetostni stroj in kako deluje?
• 3. Kako nadzor natančnega vlečenja izboljša doslednost premera žice?
• 4. Kako postopek žarjenja zagotavlja dosledne mehanske lastnosti?
• 5. Kako enakomernost premaza zmanjša napake in izboljša povezavo celic?
• 6. Kakšne so resnične proizvodne prednosti uporabe solarnega PV traku?
• 7. Pogosto zastavljena vprašanja (FAQ)
• 8. Zaključek

1. Kaj je okrogla žica MBB in zakaj je pomembna v solarnih panelih?

Da bi razumeli prednosti solarnega PV ribbon stroja, moramo najprej razumeti izdelek, ki ga proizvaja: MBB okrogla žica. MBB ali Multi-Busbar se nanaša na celično arhitekturo, kjer se za zbiranje toka iz sončne celice uporablja več tankih žic, v nasprotju s tradicionalno zasnovo uporabe 3 ali 4 debelejših ravnih trakov. Ta arhitektura je pomemben napredek v tehnologiji sončnih celic. S povečanjem števila zbiralk se pot zbiranja toka skrajša, zmanjša serijsko upornost in izboljša splošno učinkovitost celice. Žice same morajo biti zelo fine - običajno med 0,25 mm in 0,4 mm v premeru - in so prevlečene s spajkalno zlitino, da se olajša povezava s celico.

Prehod na okroglo žico MBB je vodilo neusmiljeno prizadevanje za večjo učinkovitost sončnih celic. Zmanjšano senčenje zaradi tanjših okroglih žic poveča območje zbiranja svetlobe v celici. Krajša tokovna pot zmanjša uporovne izgube, manjši korak pa omogoča natančnejši nadzor električnega izhoda celice. Te prednosti skupno povečajo učinkovitost solarnega panela za 1-2 %, kar je pomembna pridobitev na konkurenčnem solarnem trgu. Vendar pa je proizvodnja okrogle žice MBB bistveno zahtevnejša od tradicionalnega traku. Manjši premer ter potreba po ultra natančnem premeru in debelini prevleke zahtevajo novo raven proizvodnih zmogljivosti.

Kakovost okrogle žice MBB neposredno vpliva na delovanje in zanesljivost solarne plošče. Žica z neskladnim premerom bo imela spremenljiv upor, kar vodi do vročih točk in izgube moči. Žica z neenakomerno spajkalno prevleko bo ustvarila šibke spajkalne spoje, kar bo zmanjšalo mehansko trdnost in zanesljivost plošče. Žica z napačno natezno trdnostjo se lahko med rokovanjem zlomi. Zato je proizvodnja okrogle žice MBB zahteven proces, ki zahteva najsodobnejšo opremo. priJiangsu Goodroller Machinery Co., Ltd., smo razvili solarni PV ribbon stroj, ki izpolnjuje te zahtevne zahteve in zagotavlja, da je vsak meter proizvedene okrogle žice MBB najvišje kakovosti.

2. Kaj je solarni fotonapetostni stroj in kako deluje?

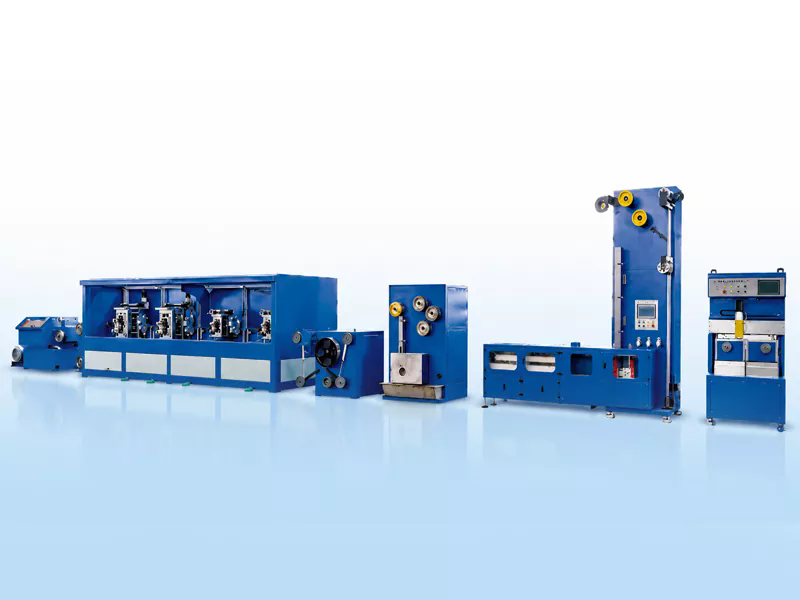

Stroj za sončne fotonapetostne trakove je specializirana proizvodna linija, zasnovana za izdelavo visoko natančnih povezovalnih žic, ki se uporabljajo v solarnih kolektorjih, vključno z okroglo žico MBB. To ni preprost stroj za vlečenje žice; je sofisticiran sistem, ki združuje več kritičnih procesov v eno samo neprekinjeno proizvodno linijo. Stroj je običajno sestavljen iz štirih glavnih stopenj: odplačevanja, vlečenja, žarjenja in premazovanja. Postopek se začne s kolutom bakrene žice, ki se napelje skozi vrsto risalnih matric, pri čemer vsaka zmanjša premer na končno specifikacijo. Postopek vlečenja nadzira natančen sistem za nadzor napetosti, ki vzdržuje konstantno vlečno silo, kar zagotavlja, da se žica ne raztegne ali zlomi.

Po fazi vlečenja žica vstopi v odsek za žarjenje. Žarjenje je postopek toplotne obdelave, ki razbremeni notranje napetosti, ki jih povzroči postopek vlečenja, obnovi duktilnost žice in nadzoruje njene mehanske lastnosti, kot sta natezna trdnost in raztezek. Oddelek za žarjenje je običajno sestavljen iz večconske peči z natančnim nadzorom temperature, ki omogoča prilagajanje parametrov žarjenja za doseganje želenih lastnosti žice. Žica gre nato skozi hladilni del, preden vstopi v fazo premazovanja. Prevleka je kritičen korak, saj nanese enakomerno plast spajkalne zlitine na žico. Postopek prevleke se običajno izvaja z metodo vročega potapljanja, kjer gre žica skozi kopel staljene spajke. Temperatura kopeli in hitrost žice sta natančno nadzorovani, da se zagotovi enakomerna debelina prevleke.

Ena od ključnih značilnosti sodobnega solarnega PV traku je njegova integracija inteligentnih nadzornih sistemov. Celotno proizvodno linijo spremlja in krmili PLC (Programmable Logic Controller), ki usklajuje hitrost, napetost, temperaturo in debelino nanosa. To zagotavlja, da se proizvodni parametri ohranjajo znotraj ozkih toleranc, ki so potrebne za visokokakovostno okroglo žico MBB. Naša tovarna v GRM Rolling Mill je zasnovala naš solarni fotonapetostni stroj s poudarkom na natančnosti, zanesljivosti in enostavnosti upravljanja. Zavedamo se, da naše stranke potrebujejo stroj, ki lahko dosledno proizvaja visokokakovostno žico, in naš stroj je izdelan za zagotavljanje te zmogljivosti.

3. Kako nadzor natančnega vlečenja izboljša doslednost premera žice?

Najbolj kritičen parameter pri proizvodnji okrogle žice MBB je premer žice. Celo odstopanje za nekaj mikronov lahko vpliva na električne in mehanske lastnosti žice, kar povzroči izgubo moči ali zlom. Solarni fotonapetostni stroj s trakovi doseže izjemno konstantnost premera s kombinacijo natančnih risalnih matric in naprednega nadzora napetosti. Vlečne matrice so izdelane iz izjemno trdih materialov, kot sta diamant ali volframov karbid, in so izdelane z ultra natančnimi merami. Ko gre žica skozi vsako matrico, se njen premer zmanjša za določeno količino. Matrice so razporejene v zaporedju, pri čemer vsaka matrica nekoliko bolj zmanjša premer. Žica je med postopkom vlečenja tudi namazana, da se zmanjša trenje in obraba matric.

Sistem za nadzor napetosti je druga ključna komponenta nadzora premera. Če je napetost na žici prevelika, se bo žica raztegnila in tanjšala. Če je napetost prenizka, žica ne bo pravilno vlečena, kar bo povzročilo razlike v premeru. Solarni fotonapetostni stroj uporablja sistem za nadzor napetosti z zaprto zanko, ki stalno spremlja napetost žice in prilagaja hitrost vlečenja za vzdrževanje stalne napetosti. To zagotavlja, da se žica vleče z enakomerno hitrostjo, kar ima za posledico enak premer. Napetost je nadzorovana tudi med postopkom žarjenja, saj se žica vleče skozi peč. To preprečuje povešanje ali zlom žice zaradi toplotnega raztezanja ali krčenja.

Solarni fotonapetostni trak lahko običajno doseže toleranco premera +/- 2 mikrona, kar je bistveno bolje od +/- 10 mikronov, ki je značilno za običajne stroje za vlečenje žice. Ta izboljšana konsistenca je ključnega pomena za okroglo žico MBB. Žica z enakim premerom zagotavlja enakomeren upor, kar zagotavlja, da sončna celica deluje z optimalno učinkovitostjo. Omogoča tudi zanesljivejšo povezavo s sončno celico, saj je spajkalna spojka bolj enakomerna. Posledica tega je zanesljivejši in učinkovitejši solarni panel. Naša tovarna je razvila lasten sistem za nadzor napetosti, ki je sposoben doseči te ozke tolerance in našim strankam zagotoviti visokokakovostno okroglo žico MBB, ki je potrebna za sončne celice naslednje generacije.

4. Kako postopek žarjenja zagotavlja dosledne mehanske lastnosti?

Čeprav je premer kritičen, so mehanske lastnosti okrogle žice MBB – njena natezna trdnost, duktilnost in raztezek – enako pomembne. Te lastnosti določajo, kako se bo žica obnesla med rokovanjem, spajkanjem in življenjsko dobo sončne plošče. Če je žica preveč trda, bo z njo težko rokovati in se lahko zlomi med spajkanjem. Če je žica premehka, se lahko povesi ali zlahka poškoduje. Postopek žarjenja je odgovoren za nadzor teh lastnosti. Med vlečenjem se bakrena žica strdi, postane trša in bolj krhka. Postopek žarjenja segreje žico na določeno temperaturo, nato pa jo počasi ohladi, kar rekristalizira kovinska zrna, razbremeni notranje napetosti in obnovi duktilnost žice.

V solarnem PV ribbon stroju je odsek za žarjenje natančno nadzorovana večconska peč. Žica gre skozi več con, vsako pri drugačni temperaturi, da doseže želeni profil žarjenja. Temperatura in hitrost žice skozi peč določata končne mehanske lastnosti. Peč je običajno opremljena z zaščitno atmosfero, kot je dušik ali vodik, da se prepreči oksidacija žice med visokotemperaturnim procesom. Tudi hladilni del, ki sledi peči, je zasnovan tako, da dosega določeno hitrost hlajenja, ki dodatno vpliva na strukturo zrn in mehanske lastnosti.

Poglejmo konkreten primer: natezna trdnost okrogle žice MBB je običajno med 25 in 35 kg/mm². Če je žica žarjena na natezno trdnost 28 kg/mm², bo imela žica dobro duktilnost in bo z njo enostavno rokovati. Če je žica premalo žarjena, je lahko natezna trdnost 40 kg/mm², zaradi česar je žica krhka. Če je žica preveč žarjena, lahko natezna trdnost pade na 20 kg/mm², zaradi česar je žica premehka. Natančen nadzor temperature solarnega PV ribbon stroja zagotavlja, da je postopek žarjenja ponovljiv in dosleden, kar proizvajalcu omogoča izdelavo žice z natančnimi zahtevanimi mehanskimi lastnostmi. V podjetju Jiangsu Goodroller Machinery Co., Ltd. imamo bogate izkušnje pri oblikovanju žarilnega odseka stroja za sončne fotonapetostne trakove, kar zagotavlja, da lahko naše stranke proizvajajo okroglo žico MBB z zahtevanimi lastnostmi.

5. Kako enakomernost premaza zmanjša napake in izboljša povezavo celic?

Zadnji kritični korak pri proizvodnji okrogle žice MBB je nanos spajkalne prevleke. Prevleka ima dva namena: ščiti bakreno žico pred korozijo in olajša povezavo s sončno celico. Premaz je treba nanesti enakomerno in v pravilni debelini. Če je prevleka pretanka, morda ne zagotavlja ustrezne zaščite ali dobrega spajkanja. Če je prevleka predebela, lahko zmanjša prevodnost žice in poveča stroške proizvodnje. Solarni fotonapetostni stroj uporablja postopek vročega nanosa, kjer gre žica skozi kopel staljene spajke. Spajka je običajno zlitina kositra in svinca ali zlitine kositra, svinca in srebra, čeprav se uporabljajo tudi zlitine brez svinca. Temperatura kopeli in hitrost žice sta natančno nadzorovani, da dosežete želeno debelino nanosa.

Enakomernost premaza dosežemo z več mehanizmi. Žica je pred vstopom v spajkalno kopel predhodno očiščena in pogosto fluksirana, da se zagotovi dobro omočenje. Temperatura kopeli je nadzorovana na +/- 2 °C, da se ohrani dosledna viskoznost in površinska napetost. Žico iz kopeli umaknemo pod nadzorovanim kotom, kar pomaga odstraniti odvečno spajko. Prevlečena žica gre nato skozi sistem za brisanje, kot je komplet zračnih nožev ali keramičnih brisalcev, da se odstrani odvečna spajka in zagotovi enakomeren premaz. Končno prevlečena žica se nato ohladi in navije na navijalno žico.

Naslednja tabela povzema ključne procesne parametre za nanosni del stroja za fotonapetostne trakove.

Enakomerna prevleka, ki jo zagotavlja solarni PV ribbon stroj, je bistvenega pomena za zanesljivost solarne plošče. Dosleden premaz zagotavlja, da je spajkalni spoj med žico in sončno celico močan in enoten, kar zagotavlja dober električni stik in mehansko trdnost. To zmanjša nevarnost okvare solarne plošče. V podjetju Jiangsu Goodroller Machinery Co., Ltd. smo optimizirali premazni del našega stroja za sončne fotonapetostne trakove, da zagotovimo najvišjo kakovost premaza in tako zagotovimo, da okrogla žica MBB naših strank izpolnjuje najzahtevnejše zahteve.

6. Kakšne so resnične proizvodne prednosti uporabe solarnega PV traku?

Sprejetje solarnega PV ribbon stroja za proizvodnjo okrogle žice MBB prinaša vrsto oprijemljivih proizvodnih prednosti. Te koristi je mogoče izmeriti v smislu povečanega donosa, izboljšane kakovosti proizvoda in zmanjšanih proizvodnih stroškov. Oglejmo si posebne načine, na katere solarni fotonapetostni stroj izboljšuje proizvodni proces. Ena najpomembnejših prednosti je zmanjšanje stopnje odpadkov. Natančnost stroja za sončne fotonapetostne trakove, zlasti njegovih nadzornih sistemov z zaprto zanko, zmanjšuje variacije premera, nedoslednosti pri žarjenju in napake na prevleki. Posledica tega je večji delež žice, ki ustreza specifikacijam, s čimer se zmanjša količina žice, ki jo je treba zavreči.

Druga prednost je povečanje hitrosti proizvodnje. Sodoben solarni fotonapetostni stroj lahko deluje s hitrostjo 10-30 metrov na minuto, kar je bistveno hitreje od starejših strojev. Visoka hitrost delovanja v kombinaciji z zanesljivostjo stroja poveča skupno pretočnost proizvodne linije. To omogoča proizvajalcem, da zadovoljijo naraščajoče povpraševanje po okrogli žici MBB, ne da bi morali vlagati v dodatne proizvodne linije. Solar PV Ribbon Machine ponuja tudi izboljšano kontrolo procesa, kar proizvajalcem omogoča proizvodnjo žice z doslednimi lastnostmi, ne glede na razlike v surovinah ali delovnih pogojih. To zmanjša potrebo po pogostem prilagajanju procesov in preverjanju kakovosti, kar dodatno izboljša učinkovitost.

Realne prednosti uporabe solarnega fotonapetostnega stroja s trakom so prikazane v naslednji tabeli, ki primerja delovanje tipične konvencionalne proizvodne linije z linijo, opremljeno s sončnim fotonapetostnim trakom.

Te številke kažejo, da solarni fotonapetostni trak ni le postopna izboljšava; je stopenjska sprememba v proizvodnji okrogle žice MBB. Kombinacija izboljšane natančnosti, višje hitrosti in nižje stopnje odpadkov vodi do znatnega povečanja proizvodnje in zmanjšanja proizvodnih stroškov. Za proizvajalce okrogle žice MBB je naložba v solarni PV ribbon stroj strateška poteza, ki lahko poveča njihovo konkurenčnost in donosnost. Naša tovarna v GRM Rolling Mill je zavezana k zagotavljanju naših strank najvišje kakovosti solarnih PV ribbon strojev, ki jim pomagajo doseči te proizvodne prednosti v resničnem svetu.

7. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kakšne premere žice lahko proizvede solarni fotonapetostni stroj?

Odgovor: Tipičen solarni fotonapetostni stroj lahko proizvede okroglo žico MBB v različnih premerih, običajno od 0,20 mm do 0,50 mm. Poseben obseg premera je odvisen od konfiguracije stroja in uporabljenih matric. Naša tovarna v Jiangsu Goodroller Machinery Co., Ltd. ponuja stroje, ki jih je mogoče prilagoditi za proizvodnjo določenih premerov, nudimo pa lahko tudi orodja za širok razpon velikosti. Najpogostejši premeri za okroglo žico MBB so 0,25 mm, 0,30 mm in 0,35 mm, po potrebi pa je stroj mogoče prilagoditi tudi za druge velikosti.

Vprašanje 2: Katere vrste premazov za spajkanje lahko uporabi solarni fotonapetostni stroj?

Odgovor: Stroj za sončne fotovoltaične trakove lahko nanese različne spajkalne prevleke, vključno s standardnimi zlitinami kositra in svinca (SnPb), zlitinami brez svinca (kot so SnAgCu, SnBi in SnAg) in zlitinami po meri. Vrsta prevleke je določena s sestavo spajkalne kopeli. Stroj je zasnovan za delovanje z različnimi zlitinami za spajkanje s prilagajanjem temperature kopeli in hitrosti žice. Naša tovarna lahko zagotovi smernice glede najboljše zlitine za prevleko za vašo specifično uporabo in lahko dobavi potrebno opremo.

Vprašanje 3: Kako solarni fotonapetostni stroj obdeluje različne žične materiale?

Odgovor: Solarni fotonapetostni trak je zasnovan predvsem za bakreno žico, ki je standardni material za fotonapetostne povezovalne žice. Lahko pa stroj obdeluje tudi druge materiale, kot sta posrebreni baker ali aluminij, z ustreznimi prilagoditvami procesnih parametrov. Postopke vlečenja in žarjenja bo morda treba spremeniti za različne materiale, postopek nanašanja prevleke pa je treba prilagoditi določeni spajkalni zlitini. Naša tovarna lahko stroj prilagodi vašim zahtevam glede materiala žice in prevleke.

Vprašanje 4: Kakšne so zahteve za vzdrževanje solarnega PV traku?

Odgovor: Solarni fotonapetostni stroj je zasnovan za zanesljivo delovanje z minimalnim vzdrževanjem. Redno vzdrževanje vključuje čiščenje vlečnih matric, preverjanje sistema za nadzor napetosti in spremljanje stanja jermenov in ležajev. Peč za žarjenje zahteva tudi redne preglede in kalibracijo temperaturnih senzorjev. Spajkalna kopel zahteva redno čiščenje in dopolnjevanje spajkalne zlitine. Naša tovarna ponuja obsežen priročnik za vzdrževanje in ponuja tehnično podporo, ki strankam pomaga pri ohranjanju delovanja njihovih strojev pri največji zmogljivosti.

Vprašanje 5: Kakšna je tipična življenjska doba solarnega PV traku?

Odgovor: Visokokakovosten solarni fotonapetostni stroj ima lahko življenjsko dobo 10-15 let ali več, odvisno od ravni vzdrževanja in delovnih pogojev. Ključne komponente, ki jih bo sčasoma morda treba zamenjati, vključujejo vlečne matrice, grelne elemente peči za žarjenje in komponente spajkalne kopeli. Naša tovarna v Jiangsu Goodroller Machinery Co., Ltd. nudi celotno paleto rezervnih delov in tehnično podporo za zagotovitev, da naši stroji še naprej zanesljivo delujejo skozi celotno življenjsko dobo.

8. Zaključek

Solarni PV Ribbon Machine je bistveno orodje za proizvodnjo visokokakovostne okrogle žice MBB. Njegove zmožnosti natančnega vlečenja, nadzorovanega žarjenja in enakomernega premazovanja proizvajalcem omogočajo proizvodnjo žice z izjemno doslednostjo, kar vodi do zmanjšanja odpadkov, povečane proizvodne hitrosti in boljšega končnega izdelka. Z naložbo v solarni fotovoltaični tračni stroj lahko proizvajalci zadovoljijo naraščajoče povpraševanje po visoko učinkovitih sončnih panelih, hkrati pa zmanjšajo svoje proizvodne stroške in izboljšajo svoj okoljski odtis. Prednosti solarnega PV ribbon stroja segajo onkraj proizvodne linije; prispevajo k razvoju učinkovitejših in zanesljivejših sončnih kolektorjev, ki pospešujejo prehod v prihodnost trajnostne energije.

V podjetju Jiangsu Goodroller Machinery Co., Ltd. smo zavezani napredku tehnologije proizvodnje sončne žice za povezovanje. Naši solarni PV tračni stroji so zasnovani z mislijo na natančnost, zanesljivost in enostavno upravljanje, kar zagotavlja, da lahko naše stranke proizvedejo okroglo žico MBB najvišje kakovosti. Vabimo vas, da nas kontaktirate, če želite izvedeti več o naših strojih in o tem, kako lahko koristijo vašim proizvodnim operacijam.

Obrnite se na podjetje Jiangsu Goodroller Machinery Co., Ltdda odkrijete, kako lahko naš solarni fotonapetostni stroj preoblikuje vašo proizvodnjo okrogle žice MBB.
