Integrirana vlečna in valjalna linija za natančno bakreno ploščato žico

GRM-jeva integrirana linija za vlečenje in valjanje za natančno bakreno ploščato žico je prilagojena rešitev za proizvodnjo bakrene ploščate žice, ki vključuje vlečenje žice, natančno valjanje, spletno merjenje in samodejno prevzemanje v enem neprekinjenem procesu. Zasnovana za proizvodnjo transformatorskih vodnikov, CTC vodnikov, emajliranih pravokotnih žic in ploščatih žic za EV motorje, linija dosega hitrosti do 400 m/min. Ta integrirani sistem izboljša učinkovitost in zmanjša rokovanje z materialom.

Pošlji povpraševanje

Ocena: 5.0

(Število ocen: 1)

Opis izdelka

Integrirana linija za vlečenje in valjanje GRM združuje vlečenje žice, natančno valjanje, spletno merjenje in samodejno prevzemanje v en neprekinjen proizvodni proces. Sistem je zasnovan za proizvodnjo visoko precizne bakrene ploščate žice, ki se uporablja v magnetni žici, transformatorskih prevodnikih, CTC prevodnikih in aplikacijah EV motorjev.

Precision copper flat wire produced on GRM integrated drawing and rolling line

Integrirana linija za proizvodnjo ploščate žice GRM je zasnovana za neprekinjenopredelava bakrene žice v natančne ploščate vodnikes strogo toleranco dimenzij in odlično kakovostjo površine.

Z integracijo postopkov vlečenja in valjanja v en proizvodni sistem linija bistveno izboljša učinkovitost proizvodnje, hkrati pa zmanjša ročno rokovanje in ohranja stabilno konsistenco izdelka skozi dolge proizvodne cikle.

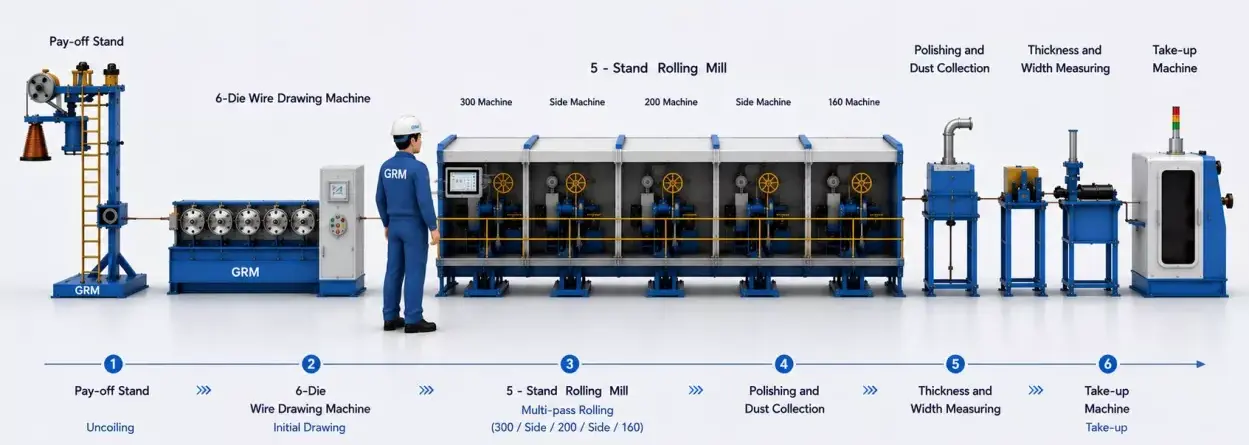

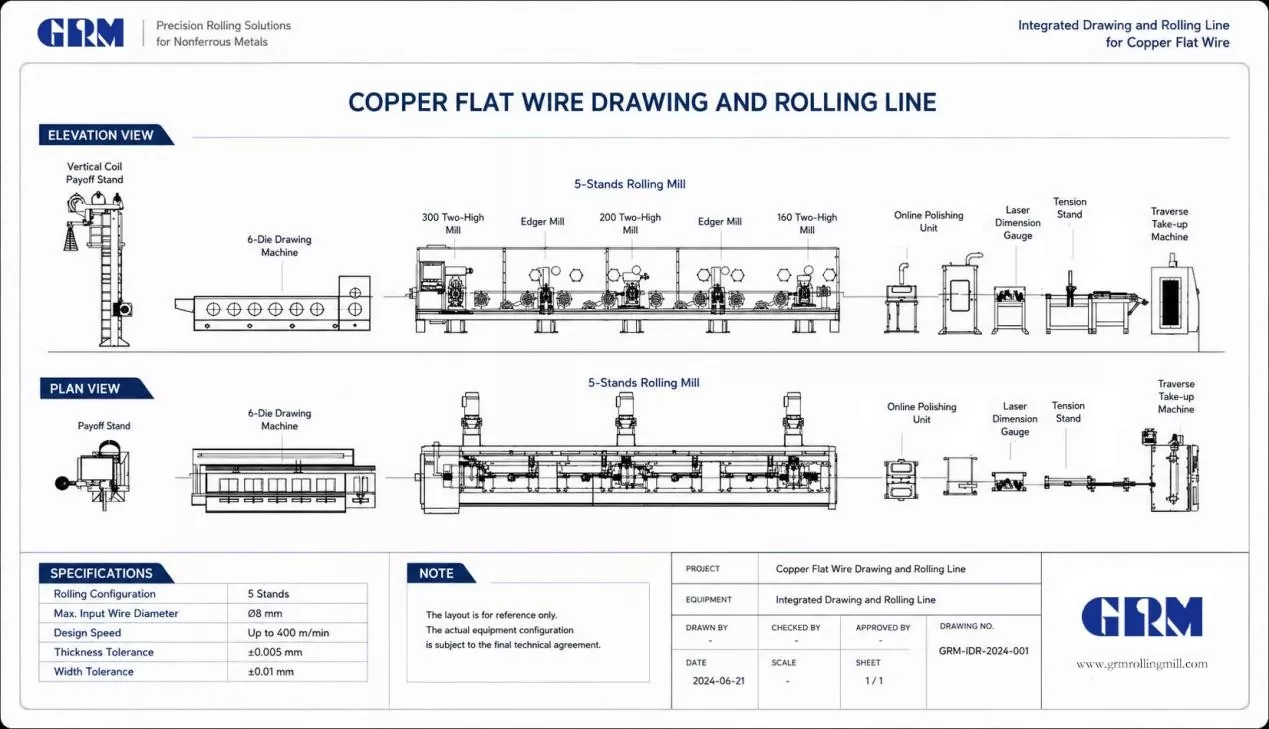

Integrated copper flat wire drawing and rolling line production process

Prilagodljiv in učinkovit dizajn

Navpično stojalo za izplačilo: 1 komplet

DLF6D/500 Vlečni stroj s šestimi matricami: 1 komplet

Natančna valjarna z dvema valjema: 3 sklopi

Stranska valjarna: 2 kompleta

Spletna naprava za poliranje in zbiranje prahu: 1 komplet

Spletna naprava za merjenje debeline in širine: 1 komplet

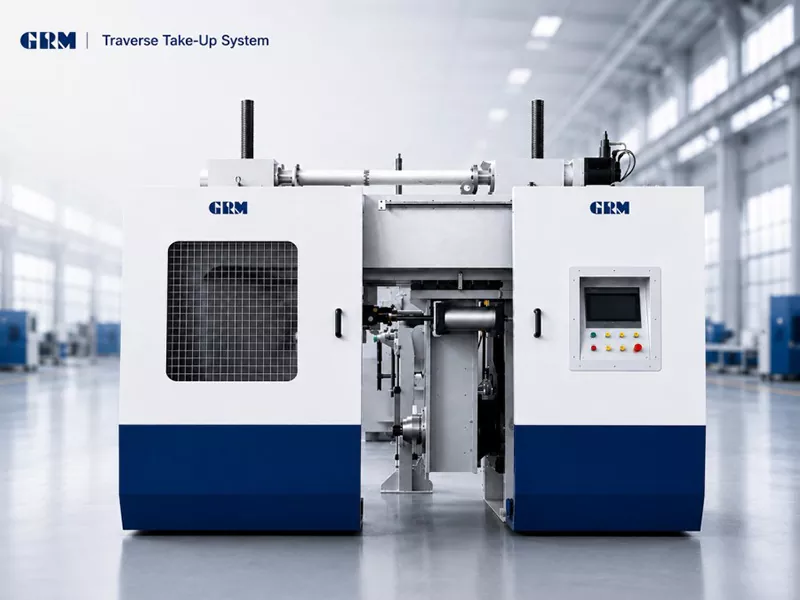

Prečni prevzemni stroj: 1 komplet

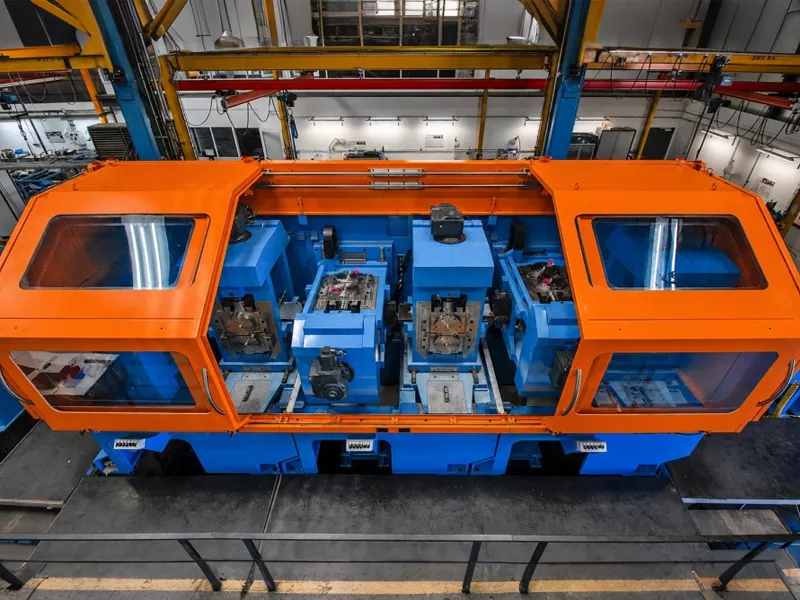

Two-roll precision rolling mill on copper flat wire production line

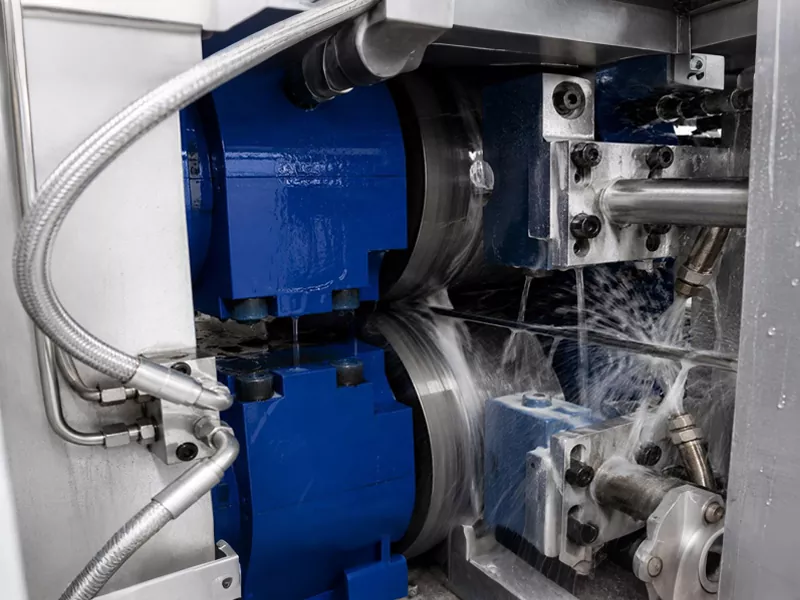

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Celotna linija za proizvodnjo bakrene žice

Integrirana vlečna in valjalna linija za natančno bakreno ploščato žico je zasnovana za zahtevno visoko dimenzijsko natančnost pri proizvodnji električnih prevodnikov. Z največjo hitrostjo 400 m/min je zelo primeren za obsežno kontinuirano proizvodnjo bakrene ploščate žice.

V primerjavi z običajnimi samostojnimi postopki valjanja integrirana linija odpravlja vmesno rokovanje z materialom in zagotavlja vrhunsko dimenzijsko doslednost skozi celotno proizvodno serijo.

GRM integrated copper flat wire production line with 5-stand rolling mill

* Postopek proizvodne linije je mogoče prilagoditi glede na dimenzije izdelka stranke

TEHNIČNE SPECIFIKACIJE

Konfiguracija valjarna s 5 stojnicami		GRM
Prvi dvovisoki mlin	Ø mm	300
Prvi robnik mil	Ø mm	155
Drugi dvovisoki mlin	Ø mm	200
Drugi robnik mil	Ø mm	155
Tretji dvovisoki mlin	Ø mm	160
Hitrost oblikovanja	m/min	400
Največji Intel Wire	Ø mm	8
Dokončane tolerance	mm	debelina: ±0,005 širina: ±0,01
Tipično območje velikosti končne ploščate žice	mm	debelina: 2,0-12 širina: 0,5-4,0

Tipične aplikacije

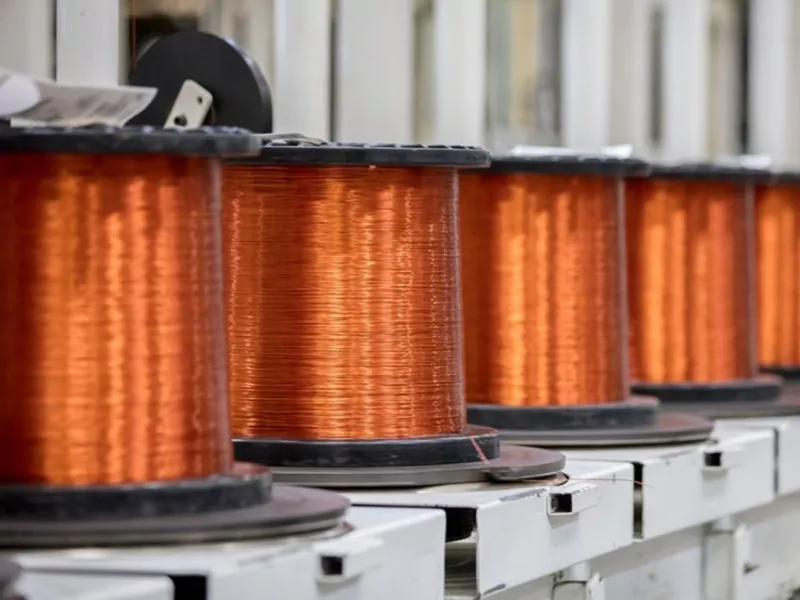

Emajlirana pravokotna magnetna žica

CTC zvezno transponiran vodnik

EV Motor Hairpin Conductor

Proizvodnja ploščate žice motorja EV

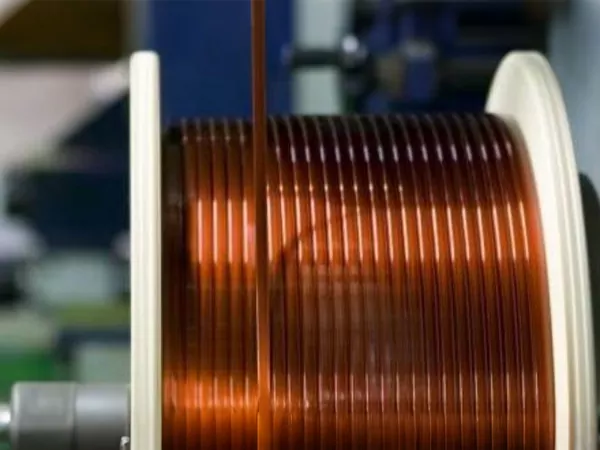

Enameled rectangular magnet wire produced on GRM line

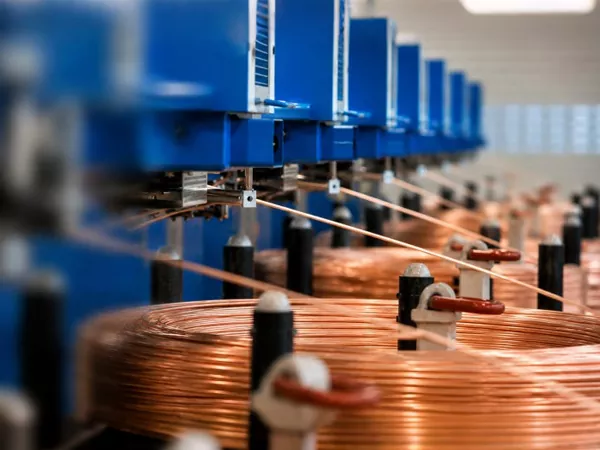

CTC continuously transposed conductor production

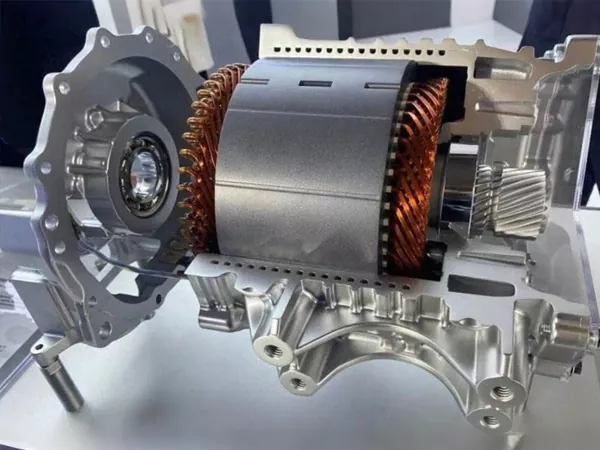

EV motor hairpin conductor flat wire production

pogosta vprašanja

1. Ali lahko ta proizvodna linija izdeluje bakreno ploščato žico za transformatorske aplikacije?

Da, linija je zasnovana za proizvodnjo visoko precizne bakrene ploščate žice za transformatorske vodnike, magnetne žice in druge električne aplikacije.

2. Ali je mogoče integrirano linijo za risanje in valjanje za natančno bakreno ploščato žico prilagoditi?

Da, GRM zagotavlja prilagojene rešitve proizvodne linije na podlagi vašega vhodnega materiala, dimenzij končne žice in proizvodnih zahtev.

3. Kakšno natančnost lahko doseže postopek natančnega valjanja?

Sistem lahko doseže toleranco debeline do ±0,005 mm in toleranco širine do ±0,01 mm za natančno proizvodnjo bakrene ploščate žice.

4. Zakaj izbrati integrirano risalno in valjarno linijo namesto ločenih strojev?

Integrirana linija za proizvodnjo ploščate bakrene žice izboljša učinkovitost, zmanjša rokovanje z materialom in zagotavlja stabilnejšo konsistenco izdelka.
