Fotovoltaična valjarna za varjenje trakov

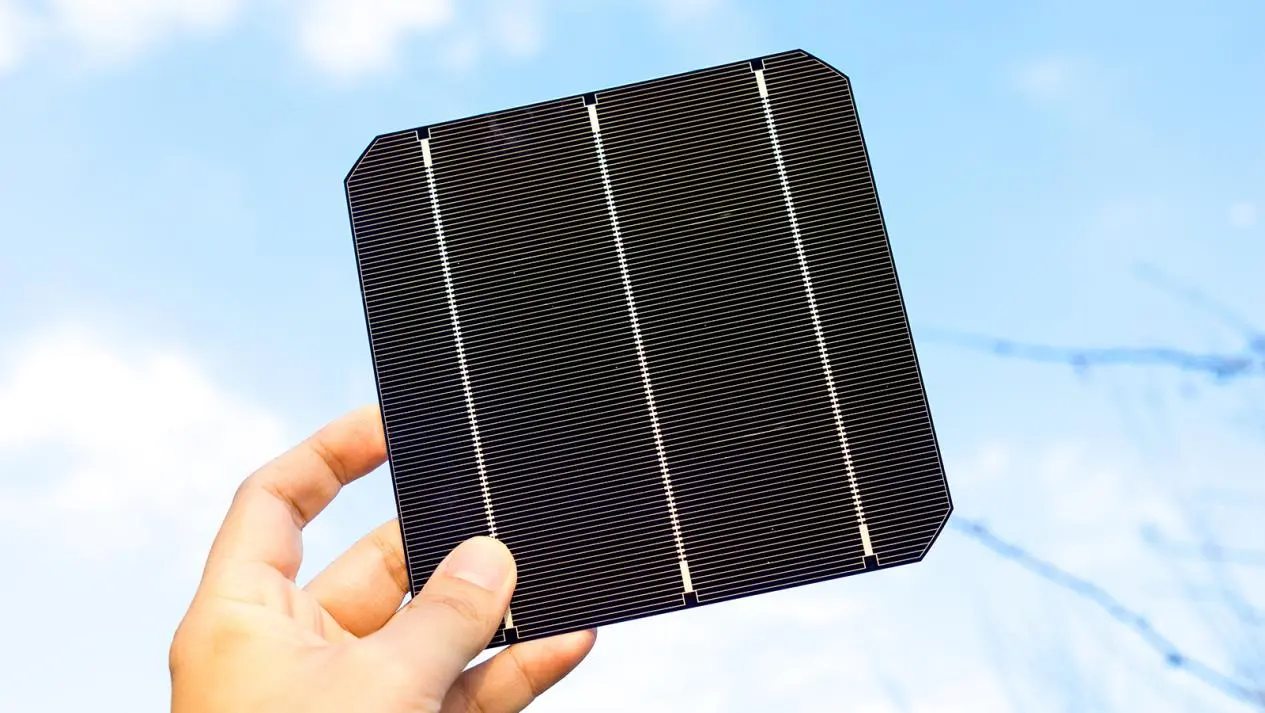

Kitajska fotovoltaična valjarna za varjenje trakov, ki jo proizvaja tovarna GRM Rolling Mill, je poseben izdelek iz ploščate žice, ki se uporablja za povezovanje sončnih celic v fotonapetostnih modulih. Sestavljen je iz bakrene podlage in površinskega premaza. Bakreni substrat je običajno baker brez kisika visoke čistosti ali rdeči baker T2 z vsebnostjo bakra ≥ 99,99 % in prevodnostjo ≥ 98 %. Ima dobro prevodnost in določeno moč, ki lahko zagotovi učinkovit prenos toka.

Pošlji povpraševanje

Opis izdelka

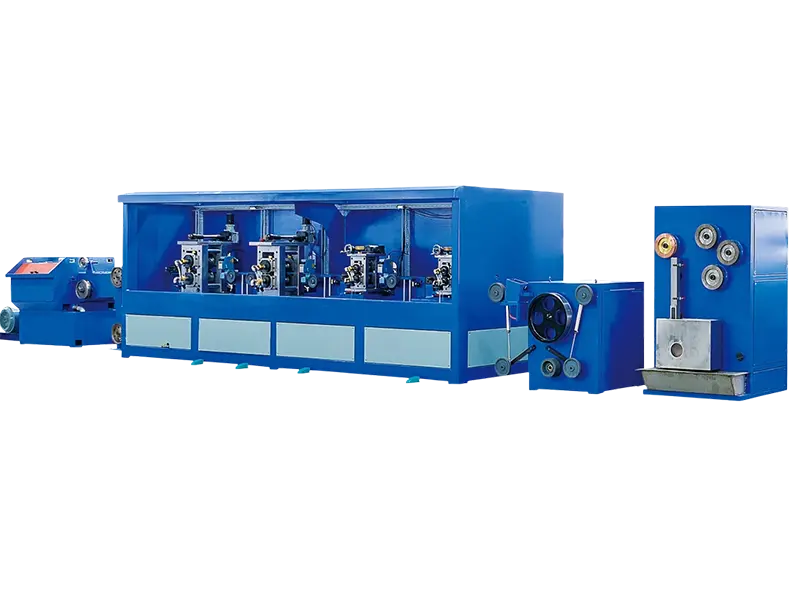

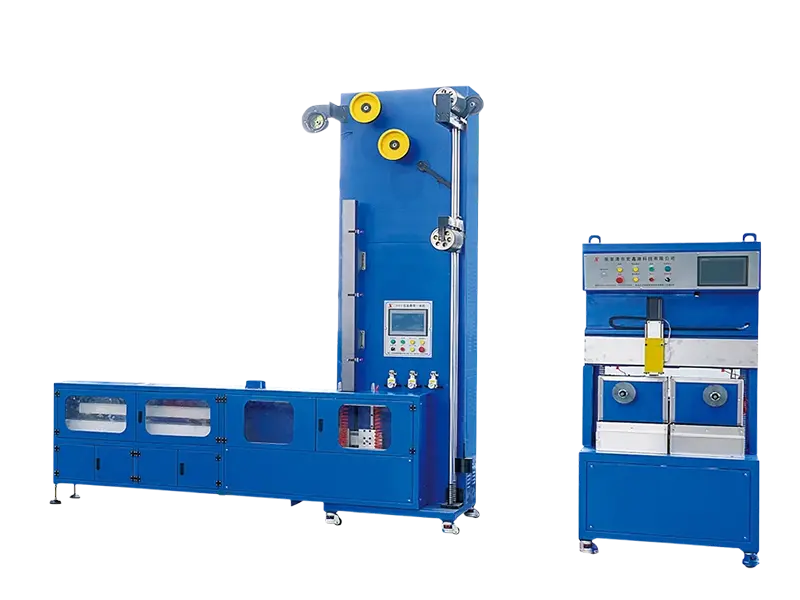

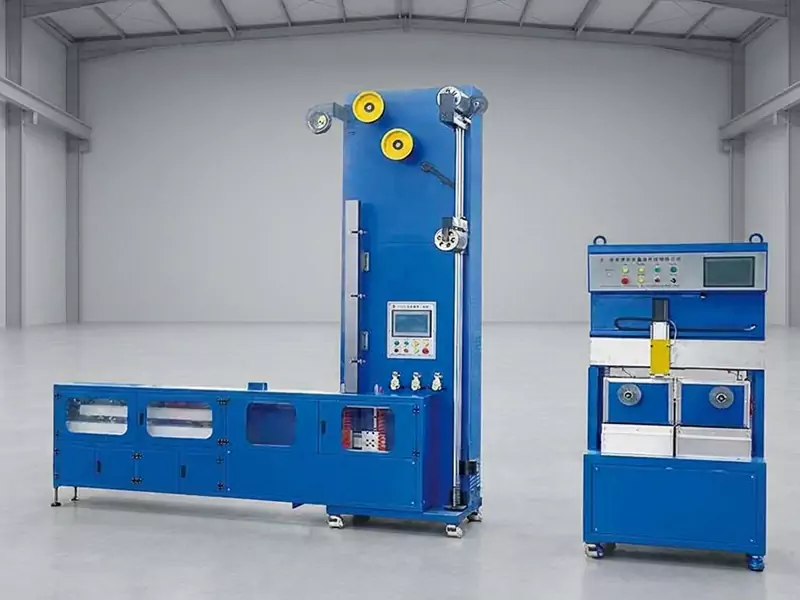

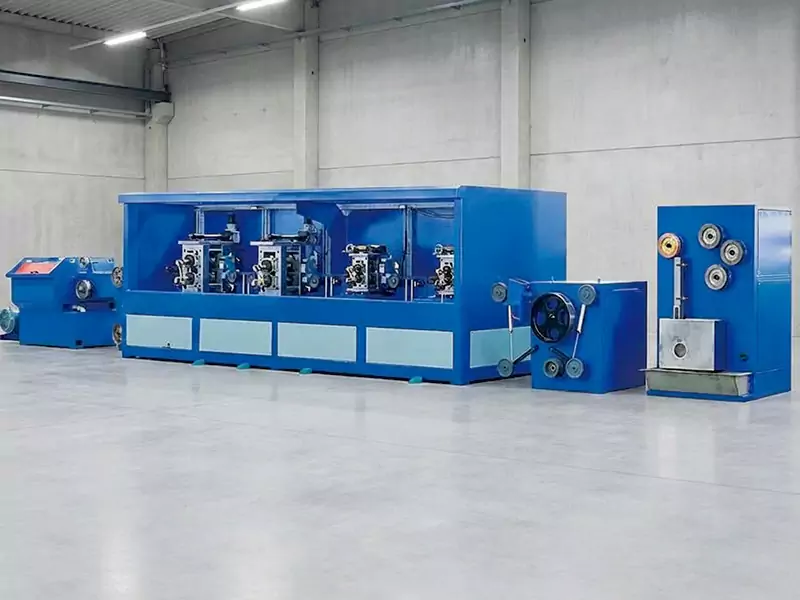

Vzdržljiva fotonapetostna valjarna za varjenje trakov proizvajalca GRM Rolling Mill integriran stroj, ki ga je neodvisno razvilo naše podjetje, je vrhunska inteligentna oprema, posebej zasnovana za fotovoltaično industrijo. Vključuje osnovne funkcionalne module, kot so popolnoma samodejni sistem za polaganje žice, večprehodno natančno valjanje, inteligentni nadzor napetosti, neprekinjeno žarjenje in navijanje z dvojno postajo.

Kot vodilni v panogi hitri, visoko natančni integrirani stroj za zbiralke lahko ta oprema uresniči integrirano proizvodnjo celotnega procesa od ¢3 mm bakrenih surovin do končnih izdelkov (širina 3 ~ 8 mm, debelina 0,2 ~ 0,45 mm), z največjo delovno hitrostjo 250 m/min, kar popolnoma ustreza strogim zahtevam obsežne proizvodnje fotonapetostnih modulov za visoko učinkovitost, visoko natančnost in visoka stabilnost.

Tipičen tok procesa

1. Postopek valjanja ploščate žice (velja za integriran stroj za fotonapetostno varjenje s konveksnim trakom)

Odplačna žica - večnačinsko vlečenje žice - natančno kalandriranje - spletno zaznavanje in nadzor - enomodno vlečenje - CNC luščenje - visokohitrostno kositrenje - neprekinjeno žarjenje (zaščita z dušikom) - navijanje s konstantno napetostjo

Tehnični parametri

PV trakovi	Parameter	Industrija Standardno	Drugo podjetje	GRM
Standardna povezava PV Trak	Debelina nanosa	±5 μm	25±5μm	25±3μm
	Debelina končnega izdelka	20,01 mm	20,015 mm	20,01 mm
	Širina končnega izdelka	±0,05 mm	±0,05 mm	±0,05 mm
	Natezna trdnost	≥110Mpa	≥150Mpa	≥170Mpa
	Raztezek	≥15 %	≥25 %	≥25 %
	Meja tečenja	≤70Mpa	≤70Mpa	62,68 Mpa
	Srpasti upogib	≤5 mm/m	≤4mm/m	≤4mm/m
	Upornost	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230Ω
	Odpornost na staranje	-	-	DH2000

Tehnične prednosti

Visoka natančnost: toleranca debeline ±0,01 mm, prilagajanje strogim standardom fotovoltaičnih varilnih trakov

Visoka učinkovitost: visokohitrostno valjanje 250 m/min, visokokakovostna fotovoltaična valjarna za varilne trakove

Prilagajanje več materialom: združljivo z bakrom, aluminijevo zlitino itd., močna razširljivost

Površinska hrapavost Ra≤0,2μm (zmanjša tveganje pokanja baterije)

Tipične aplikacije:

• Fotovoltaično polje: masovna proizvodnja fotonapetostnih varilnih trakov in vodil, ki pomagajo komponentam pri učinkovitem prevajanju električne energije.

• Obdelava zbiralk posebnih oblik (trikotni/trapezni prerez) po meri.

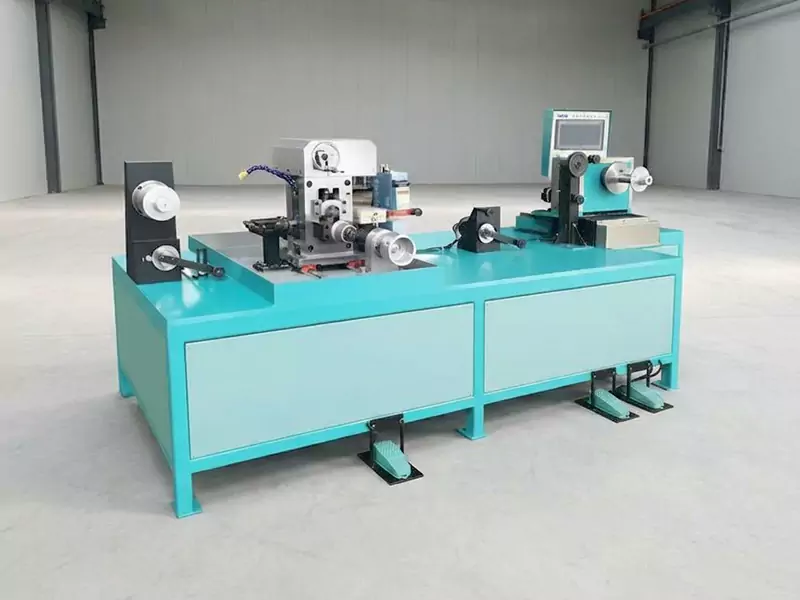

• Elektronska industrija: visoko natančna obdelava ploščate žice, primerna za transformatorje, induktorje in druge komponente

Oblikovanje po meri in poprodajne storitve

• Storitev po meri: parametre, kot so število prehodov, material kalupa in hitrost vlečenja, je mogoče prilagoditi glede na posebne potrebe strank.

• Nadgradnja opreme: podpora dodajanju prehodnih modulov v poznejši fazi za izpolnitev potreb po razširitvi zmogljivosti ali nadgradnji procesa.

• Stroški vzdrževanja: Več prehodov, višji so stroški kalupa in vzdrževanja, vendar se učinkovitost posamezne obdelave znatno izboljša. Priporočljivo je, da se razumno odločite glede na obseg proizvodnje.

Vabljeni, da nas kontaktirate in izveste več o Fotovoltaični valjarni za varjenje trakov!
